RIEGL VMY-2

RIEGL VMY-2 是一款紧凑、经济的双激光器扫描测量系统。非常适合应用在多种移动扫描场景中。测量单元配备了两个 miniVUX 系列激光雷达扫描仪，并安装在确定角度上，该角度在 VMX 移动测量系统中得到准确校准。

RIEGL VMY-2 是一款紧凑、经济的双激光器扫描测量系统。非常适合应用在各种移动扫描场景中。

测量单元配备了两个RIEGLminiVUX 系列激光雷达扫描仪，并安装在确定角度上，该角度在 RIEGLVMX 移动测量系统中得到准确校准。

该系统数据采集时每秒可达 200 线脉冲重复率可达 400 kHz。

为了进一步提高移动测量系统的效率，该系统可集成4个相机来获取图像，以补充采集的激光雷达数据。

VMY-2 特点

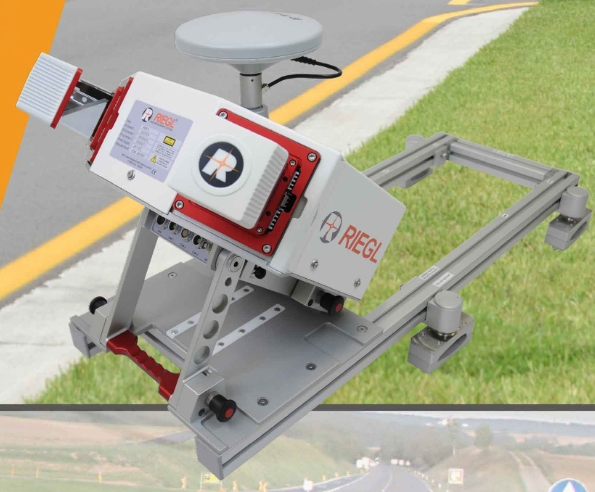

紧凑的 RIEGL双扫描仪移动测量系统

RIEGL VMY-2 的核心部件是两个动态的 R/EGL miniVUX 系列激光雷达扫描仪，安装角度经过了准确的校准，能够同时向前和向后进行扫描，以减少扫描阴影。

激光雷达传感器的脉冲重复频率高达200kHz，并且具有360度的视场角度以及 15mm 的扫描精度。

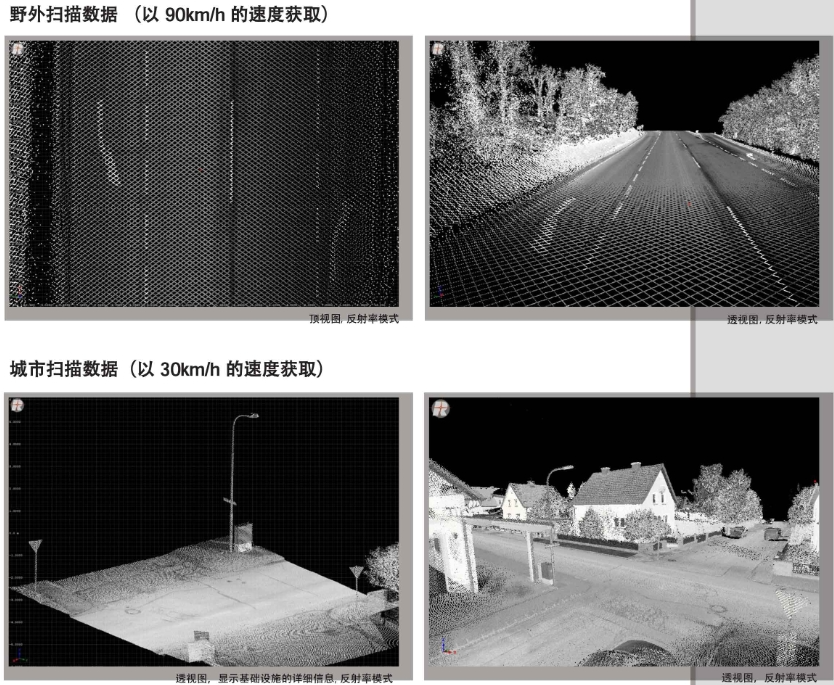

激光雷达扫描仪完全集成到 VMY-2系统中，即使在正常速度下单次通过，也能获取密集的点云。在80km/h 的采集速度下，发射频率为 400kHz,5 米范围内的点密度典型值约为每平方米560个点。

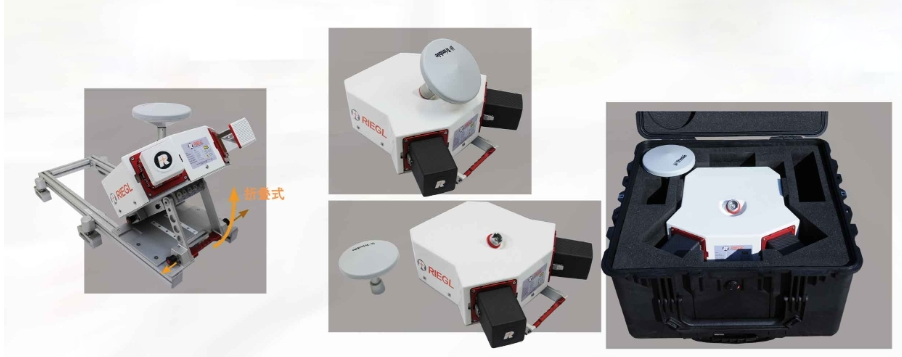

该系统的创新设计可以折叠，从而方便运输和节省存储空间。

系统操作

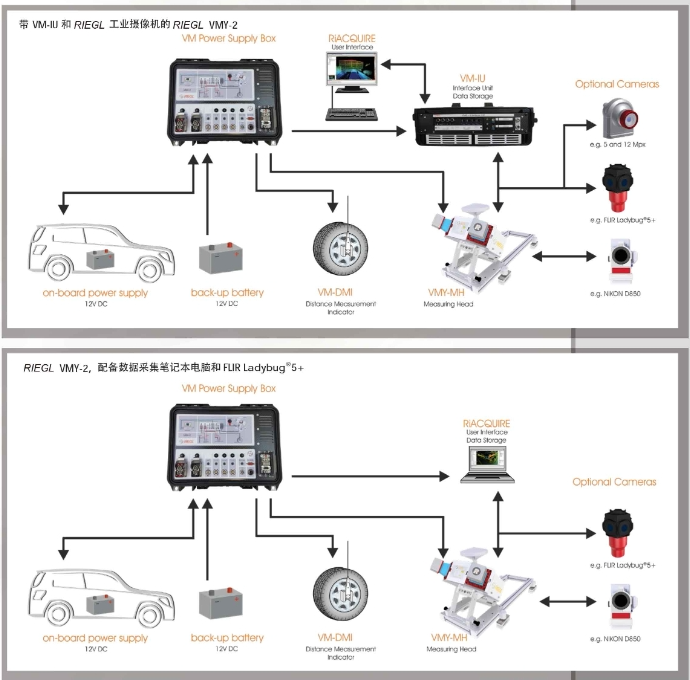

VMY-2 通过 VM 电源盒供电。它为 VY-2 内置激光雷达扫描仪、DM、VM-U 接口单元或数据采集笔记本电脑提供电源。VM 电源盒可以通过车载电源和备用电池的冗余电源进行输入。

VM-IU 是一个紧凑的数据采集单元，方便系统操作。它提供扩展的磁盘空间用来存储扫描数据以及 RIEGL工业相机和 FLIR Ladybug®5+相机获取的相机数据。

如果不需要千兆以太网接口的摄像机，该系统也可以用笔记本电脑操作，从而取代 VM-IU。

RIEGL工作流

触摸屏和 R/EGL数据采集软件提供采集的扫描数据和图像的实时可视化，方便操作员在现场执行任务。R/EGL软件包在数据处理方面也提供了多种功能。这包括扫描数据准确调整，以合并重叠的移动扫描数据。此外，它使扫描数据能够利用特定的控制对象，进行点云数据匹配，从而提高了匹配精度和地理参考精度。准确的地理参考扫描数据和高分辨率(全景)图像可以导出为通用的文件格式，或直接导入第三方软件。

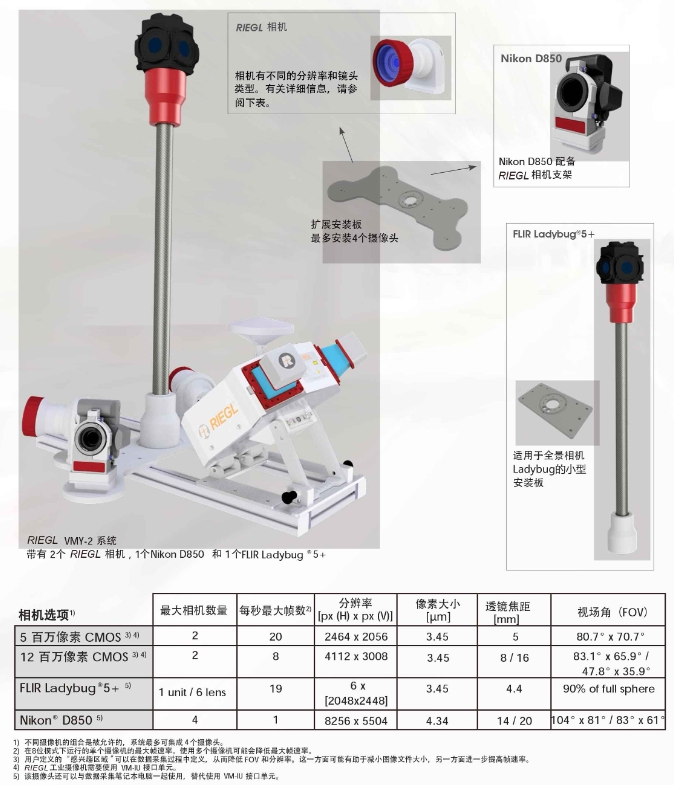

RIEGL VMY-2 相机选项

无论是 500 万像素和 1200 万像素的 RIEGL 相机，高达 4500 万像素的高分辨率 DSLR 相机或FLIR Ladybug”5+ 全景成像系统，都可以集成到整个采集和处理工作流中。

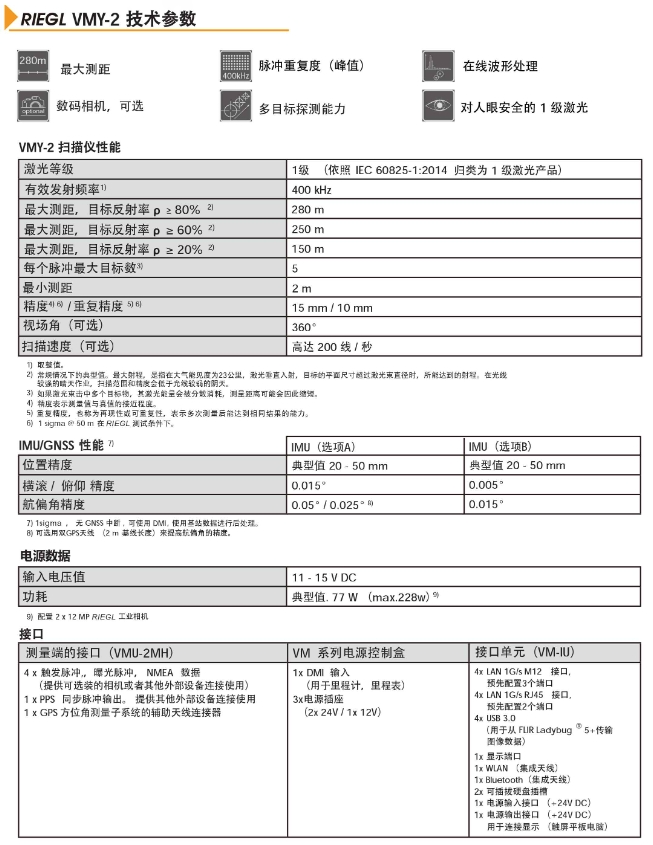

技术参数
