桥梁构件虚拟预拼装平台

一.   概述

桥梁构件虚拟预拼装平台主要用于桥梁钢结构生产安装过程的构件的模拟预拼的专用系统。在电脑上进行钢结构箱梁等钢结构桥梁构件的模拟预拼，代替场地预拼，构件无需移动，不占用场地，问题提前避免，避免吊装变形，降本增效。

二.   优势

1.    颠覆传统方法，对钢结构桥梁进行数字化模拟预拼装

2.    无需场地预拼装，计算机一键模拟，避免资源浪费

3.    显著提高产品精度与质量

4.    明显减少返工修整工作量，降低成本

5.    依据《铁路钢桥制造规范》专门为钢结构桥梁定制而发

6.    低投入，高回报

三.   特点

1.    参考三维设计模型，以实测数据为基准进行模拟

2.    针对钢桥独家定制，可对钢箱梁一键预拼装

3.    通过旋转、移动等功能，精确分析预拼装状态

4.    自动分析预拼装条件(桁高、节间长度、旁弯、试装全长、拱度、对角线、主桁中心距离)

5.    自动生成图文并茂的虚拟预拼装报告

四.   功能

1.    栓孔通孔率分析

通过螺栓孔实测误差与允许误差，模拟出主桁试拼装线性包络图（最大和最小），若包络线包含设计线性即表明通孔率是满足要求

2.    拼装完成后尺寸检验

在螺栓孔通孔率满足要求的基础上，按照《铁路钢桥制造规范》中要求，检查桁梁杆件试拼装的尺寸（桁高、节间长度、旁弯、试装全长、拱度、对角线、主桁中心距离）并设置自动与手动调整的方法

3.    模拟预拼装

对多构件进行模拟预拼装，计算相邻构件的拼装结果，以箭头及数字直观显示

4.    模拟预拼装分析检查单

包括图形及数字。均可自定义格式及内容

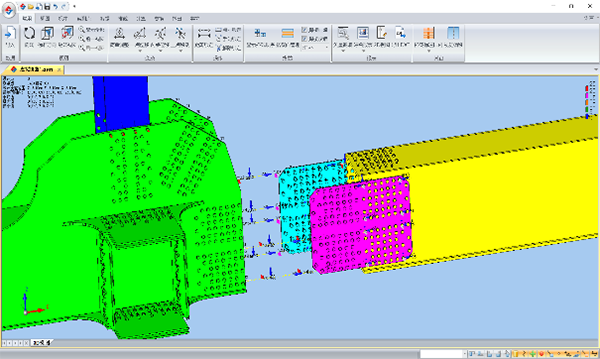

五.   产品展示
