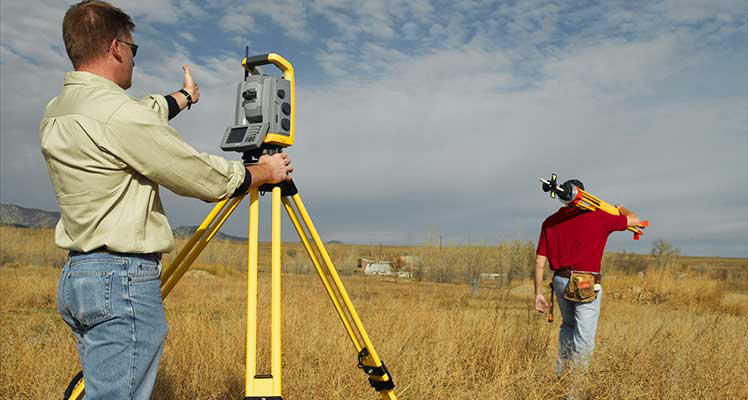

Trimble S6全站仪

TRIMBLE DR PLUS技术

Trimble DR Plus™距离测量技术实现更大范围的直接反射测量，不使用棱镜也能进行长距离测量。难以抵达或不可靠的测

量目标，对Trimble S6来说不再是问题。Trimble DR Plus结合

了MagDrive™磁驱伺服技术，使测量的快捷和可靠性较高。

MAGDRIVE 磁驱伺服技术

Trimble S6全站仪集成了伺服功能、角度传感器和测量技术，提高了测量仪器性能。本仪器采用的误差补偿技术，每次都能进行快速准确的测量。Trimble S6采用运转平稳的MagDrive无噪音伺服电机，实现快速测量。

SUREPOINT精度保证

无论是狂风大作，还是Trimble S6全站仪安置点有震动和下陷，或者你在操作全站仪，它都能瞄准并锁定测量目标。Trimble  SurePoint™技术使Trimble S6能主动校正不希望的运动，确保每次都能实现准确定位和测量。SurePoint能降低瞄准误差，从而避免代价高昂的重复测量，你可以对测量结果放心。

测量员可以利用MultiTrack™技术和目标ID功能，选择与作业工地条件相适应的测量目标类型，即被动或主动，满怀信心地寻找并锁定正确的测量目标。

利用GPS搜索功能缩短搜索时间

Trimble S6的GPS搜索功能只需几秒钟即可锁定棱镜。GPS搜索功能使用Bluetooth接收机配置上的消费级GPS卡或Trimble I.S.流动站配置上的测量级GNSS，在全自动标尺上利用GPS定位技术迅速定位或重新捕捉测量目标。在使用 GPS搜索功能之后，再也不用等待搜索测量目标了。

INTEGRATED SURVEYING一体化测量

把仪器安装在卡车或篷车上，把 GNSS与 TrimbleI.S. Rover™上的全自动标尺结合起来使用。在晴天尽享GNSS高速测量。在有障碍的区域，TrimbleAccess无缝切换到光学测量。也可以同时采集GNSS数据和光学数据，获得冗余结果。如果使用Trimble I.S.流动站，可以利用与作业工地条件相适应的工具提高生产力。

产品说明

现在，Trimble S6配备了Trimble VISION™技术可供选用，你不再需要返回到架设仪器的三脚架边，就能看到仪器视线范围内的一切景物。控制器上的实况视频图像引导你进行测量。你现在可以在远程自由地捕捉测量数据，无论是对棱镜表面还是对无反射镜表面，获得了“对准一按”的效率。

技术参数

性能指标

角度测量

传感器类型  . . . . . . . . . . . . . . . . . .  . . . . .  有对径读数的绝 对编码器

精度(基于DIN 18723的标准偏差)  . . . . . . . . . . . . . . .     2"、3" 或 5"

角度读取(计数)

       标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   1"

       跟踪  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2"

       算术平均值 . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . . . . . .  0.1"

自动水平补偿器

       类型   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 中 心双轴

       精度    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.5"

       范围  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .± 5.4'

距离测量

精度(RMSE)

      棱镜模式

             标准  . . . . . . . . . . . . . . . . . . . . . . . . . . .   2 mm + 2 ppm

             符合ISO17123-4标准的测量标准差:   1 mm + 2 ppm

             跟踪  . . . . . . . . . . . . . . . . . . . . . . . . . . . .   4 mm + 2 ppm

      直接反射模式

             标准   . . . . . . . . . . . . . . . . . . . . . . . . . . .    2 mm + 2 ppm

             跟踪    . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4 mm + 2 ppm

测量时间

       棱镜模式

              标准    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2秒

              跟踪    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.4秒

       直接反射模式

              标准  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5秒

              跟踪  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  0.4秒

范围

       棱镜模式（标准晴朗天气^1,2）

              单棱镜   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .    2500 m

              单棱镜长距离模式  . . . . . . . . . . . . . . . .  5500 m（距离）

              距离  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   0.2 m

直接反射模式

  很 好 （能见度很好，环境亮度小）

            白卡 (90%反射)3 . . . . 1,300 m; 灰度卡(18%反射)3. . . . 600 m

   正 常 （正常能见度，适度阳光，有部分热闪烁）

            白卡 (90%反射)3 . . . .  1,300 m ;灰度卡(18%反射)3. . . . 600 m

   很 差（有薄雾，阳光直射目标，晃眼）

            白卡 (90%反射)3 . . . .   1,200 m; 灰度卡(18%反射)3. . . . 550 m

        距离 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   1 m

直接反射距离(典型)

       混凝土表面 . . . . . . . . . . . . . . . . . . . . . . . . . . . .   600 - 800 m

       木结构表面 . . . . . . . . . . . . . . . . . . . . . . . . . . . .   400 - 800 m

       金属结构   . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  400 - 500 m

       浅色岩石 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  400 - 600 m

       深色岩石 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  300 - 400 m

      反射金属箔片20 mm   . . . . . . . . . . . . . . . . . . . . . . . . .1000 m

直接反射长距离模式

       白卡(90%反射)³    . . . . . . . . . . . . . . . . . . . . . 2000 - 2200 m

       灰度卡(18%反射)³   . . . . . . . . . . . . . . . . . . . .  900 - 1000 m

       精度   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 mm + 2 ppm

相机

       芯片   . . . . . . . . . . . . . . . . . . . . . . . . . . .  彩色数字图像传感器

       分辨率  . . . . . . . . . . . . . . . . . . . . . . . . . . . .   2048 x 1536 像素

       聚焦长度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 mm

       景深  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3m到无限远

       视场  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16.5°X12.3°

数字缩放  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 级 (1x, 2x, 4x, 8x)

曝光  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  自动

亮度   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   用户定义

对比度  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  用户定义

图像存储  . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  可达 2048 x 1536 像素

图像格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  JPEG

EDM 规格

光源   . . . . . . . . . . . . . . . . . . . . . . .  脉冲激光二极管905 nm，一级激光器

同轴激光指向器(标准)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 二级激光器

光束发散度

       水平方向  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 cm/100 m

       垂直方向   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 cm/100 m

大气改正  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -130 ppm 到 160 ppm 连续

整平

       三角基座的圆水准器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8'/2 mm

伺服系统 :MagDrive 磁驱伺服技术；整合式伺服/角度系统传感器电磁直接驱动

旋转速度   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  115 度/秒

正倒镜旋转时间  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  2.6秒

180度定位时间   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.6秒

旋钮和微动  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  伺服驱动，无限微调

对中

       对中系统  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Trimble 3爪

       光学对点器  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 内置光学对点器

       放大倍数/聚焦范围   . . . . . . . . . . . . . . . . . . . . . .  2.3倍/0.5 m到无限

望远镜

       放大倍数  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30倍

       孔径  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  40 mm

       100 m 米视野  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.6 m

聚焦范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . .  1.5 m-到无限

       照明十字丝   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  可变 (10级)

工作温度

温度   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  -20℃到 +50℃

防水防尘  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP55

电源

内部电池  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  可充电锂电池11.1 V, 5.0 Ah

工作时间⁴

       一个内置电池  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 大约6.5小时

       使用多电池适配器，三个内置电池 :大约20小时

       使用安装一个内置电池的全自动托座 :13.5小时

重量

       仪器（伺服/自动锁定型)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   5.15 kg

       仪器 (机器人型)   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  5.25 kg

       Trimble CU 控制器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  0.7 kg

       内置电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  0.35 kg

横轴轴高度  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  196 mm

通讯  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  USB、串行、蓝牙

全自动测量

自动锁定和机器人型测程²

       被动棱镜  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   500-700 m

       Trimble MultiTrack目标  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800 m

200 m米处自动锁定瞄准精度(标准偏差)2

       被动棱镜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  <2 mm

       Trimble MultiTrack 目标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <2 mm

搜索距离 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  0.2 m

内置/外接电台类型. . . . . . . . . . . . . . . . . . . . . . . . . .  2.4 GHz 跳频，扩频电台

搜索时间(一般)6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10秒

用TRIMBLE MULTITRACK目标进行GPS搜索/GEOLOCK

GPS搜索/GeoLock . . . . . . .. . . . . . . . . 360 度 或已定义的水平和垂直搜索窗口

获得解算时间7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-30秒

重获目标时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <3秒

测程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  自动锁定和机器人型测程限值

1.标准晴朗。无雾气、天气晴朗有适度阳光。

2.测程和精度取决于大气条件、棱镜大小和背景辐射。

3.Kodak 灰度卡，目录编号E1527795。

4.-20℃时的仪器性能是+20℃时仪器性能的75%。

5.蓝牙类型的使用认证由具体国家规定。详细信息请联系当地Trimble授权分销商。

6.取决于搜索窗口的大小。

7.结果获取时间取决于答案的几何结构和GPS定位质量。

标配选件

Trimble S6全站仪可选配：全站仪三脚架、全站仪棱镜包/棱镜组、全站仪对中杆、其它可选购天宝对中基座
