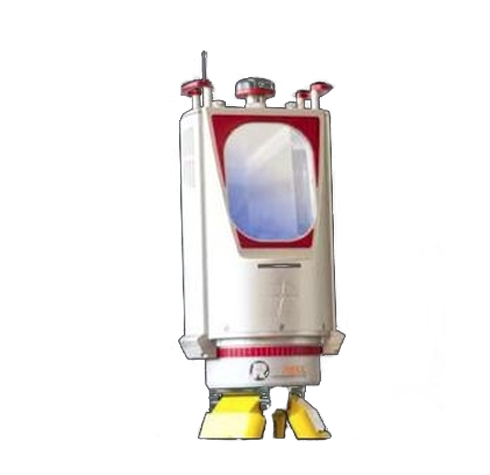

RIEGL VZ-6000

RIEGLVZ-6000是属于VZ系列的三维激光扫描仪，提供了优越的，乃至大于过6000m的长距离测量能力。

RIEGL的V系列扫描仪基于数字化回波和在线波形分析功能，实现长测距能力。VZ-6000甚至可以在沙尘、雾天、雨天、雪天等能见度较低的情况下使用并进行多重目标回波的识别。

操作模式：

• 可通过设备上的 7"彩色触摸屏进行单机独立操作。
• 可与笔记本电脑以及其它移动设备通过WiFi 连接，使用 VNC Viewer 进行远程遥控扫描操作。
• 通过笔记本电脑的有线或无线连接，利用RISCAN PRO 进行远程遥控扫描操作。
• 可通过第三方工具/应用，基于 RIEGL接口和扫描仪软件库(如:RVIIb)进行自定义操作。

基本特征

• 测距大于 6,000 米
• 适用于雪地和冰川测量
• 扫描视场角 60°x 360
• 激光发射频率高达
• 222.000 点/秒
• 高精度
• 数字化波形和实时处理技术
• 可接收无穷次回波
• 波形数据输出模块(可选)
• 内置经过校准的全画幅相机
• 内置倾斜补偿传感器
• 集成带有天线的
• L1 GPS 接收机
• 集成数字罗盘
• 内置 SSD 固态硬盘
• 轻巧，紧凑
• 高端相机选配

典型应用：

地形和矿山测量/冰川测图/雪区监测/远距离监测/土木工程/考古

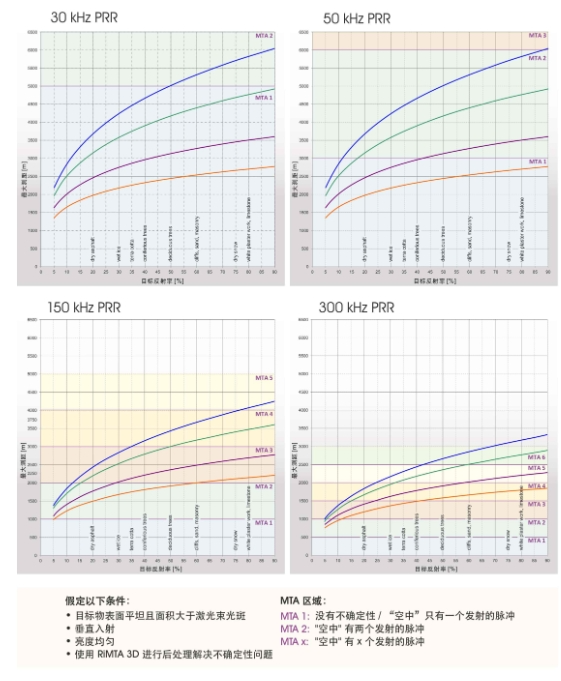

长测程

高速、高分辨率三维激光扫描仪 VZ-6000 提供大于 6000 米的长测程以及垂直 60°、水平 360°的广阔视场角范围。基于数字化回波和在线波形处理技术，RIEGLV系列扫描仪测量精度高，测程可信赖。即使在受到如沙尘、雾天、雨雪等干扰的能见度非常差的条件下作业时，VZ-6000 仍具备远距离测量的能力。

内置数码相机

内置 500 万像素的数码相机拍摄经由镜反射的影像，在对整个扫描区域进行拍照后设备会自动将拍摄的影像拼合成一张高分辨率的全景照片。全景照片可与 VZ-6000 获取的点云相结合，可以为地质和岩土工程勘察，雪崩研究，地貌和地质特征创建照片级真实模型。

波形数据输出(可选)

通过 VZ-6000 获取的数字化回波信号，也被称为波形数据，是用于进行波形分析的基础。通过 RIEGLRIWAVELID 软件输出有用的波形数据，基于回波信号的数字化波形数据可以调查研究多回波的情况。

兼容软件包

R/EGL VZ-6000 兼容用于地面激光扫描仪的 RiSCAN PRO 软件，RIVLb 和工作流程优化软件包，如 RIMINING。

支持的拼接方式，包括详细报告的全自动注册，基于：

• 集成的 GNSS 或连接外置 RIK GNSS 接收机
• 集成的精度为1°的罗盘(10，用于记录扫描仪在垂直方向的位置)
• 搭载的倾斜传感器(倾斜范围 土10°，精度 士0.008°)
• 自动提取重叠区域特征要索并进行拼接
• 使用后向反射棱镜作为控制点(可选)

标准拼接方式GNSS 导线测量

GNSS 位置(RTK或内置)

• 内置激光测准仪
• 自动扫描标靶(反射片)

自主定位

• 精细扫描控制点上的标靶定位扫描仪

后视

• 在已知坐标点上架设扫描仪
• 内置激光测准仪
• 精细扫描控制点上的标靶定位扫描仪

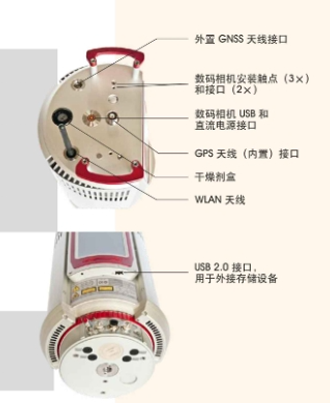

扫描仪数据接口

• 位于基座上的 LAN 接口 10/100/1000Mb/s
• 集成的有效 WLAN 接收天线
• 用于连接外置数码相机的 USB2.0 接口
• GPS 天线连接端口
• 两个用于外接电源供给的接口
• 外接 GPS 脉冲同步接口(1PPS)
• 外接 GNSS 接收机接口

扫描数据存储

• 内置1TB 因态硬盘(SSD)(预装操作系统占用 2G 空间)
• 用于外接存储设备的 USB 2.0 接口(可接 U盘/移动硬盘)

使用简便、操作有效、工作流程

可以直接使用 7”彩色触摸屏进行操作，或使用WIFI连接电脑等设备进行 Web 界面远程遥控，都能够简单、快捷、方便、有效的操作扫描仪。有效率的扫描数据获取和实时全球坐标拼接是通过VZ-6000 机身自带的倾斜补偿传感器、GPS L1 接收机、顶部的 GNSS 设备接口、数字磁罗盘和内置 SSD 数据存储设备来实现的。通过对采集数据的实时工程预览，可以实时查看扫描数据的覆盖情况和工程进度。该系统各种功能为用户提供更好的体验。其中一项是能够按照设定的时间间隔自动扫描，用于四维(三维场景随时间的变化)数据获取。

电源供应

智能电源管理，可同时连接三个独立的外部电源，以实现不间断运行

• 可靠的低压/高压保护装置
• 外部电源电压:11-32VDC
• 功耗 tyP.75 W( 90 W)
• LED 灯指示电源状况

相机支持功能

经过升级，VZ系列三维激光扫描仪现具有相机支持功能。通过特制接口和通用安装系统，在单机独立操作时，RIEGL能够支持多个工业级相机。该功能使得 VZ-6000 能够直接使用 RGB、热红外工业级以及多种其他相机系统获取图像数据，无需进行复杂的布线、连接，也无需使用笔记本电脑。通过简单的安装集成，就可使用 R/EGL地面激光扫描仪采集到高分辨率的图像数据。

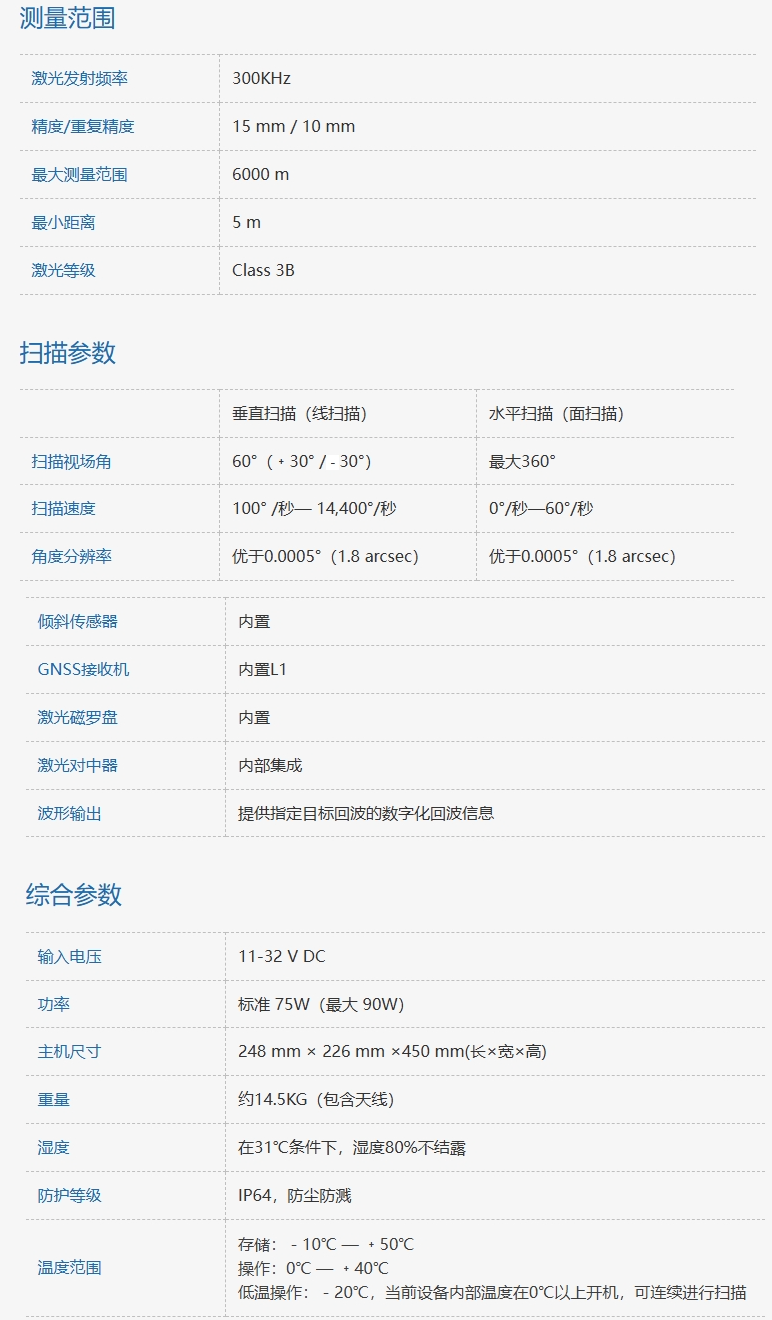

技术参数
