象印EasyScan W30三维激光扫描仪

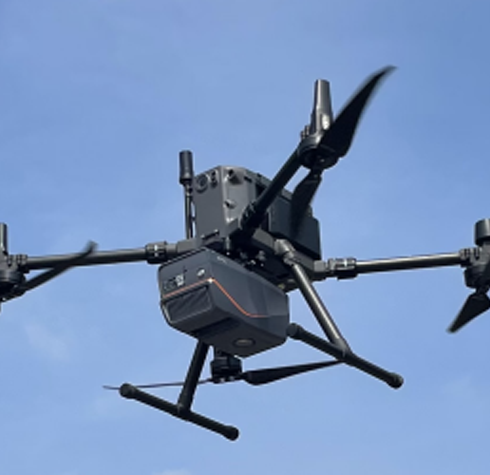

全新一代机载三维激光测量系统:象印EasyScan W30三维激光扫描仪,系统以一体化的设计理念,将激光雷达、高精度惯导、专业航测相机等多种传感器高度集成,可实现轻松装卸、高效操控、智能解算。
免费联系电话
13770523955

象印EasyScan W30三维激光扫描仪

全新一代机载三维激光测量系统EasyScan W30:系统以一体化的设计理念,将激光雷达、高精度惯导、专业航测相机等多种传感器高度集成,可实现轻松装卸、高效操控、智能解算。以高精度的数据成果给客户带来全新航测体验。可广泛应用于智能电网、地形测绘、应急救援、智慧矿山、水利水文、地理国情、实景三维。

超长航时 系统开创性设计模式,使得整机体积小巧,重量仅960g,可有效延长空中飞行时间。

更高精度 采用自研滤波算法,使获取的海量三维点云数据精度质量更高。

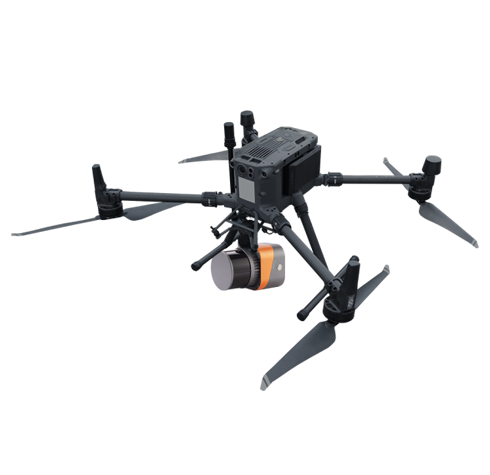

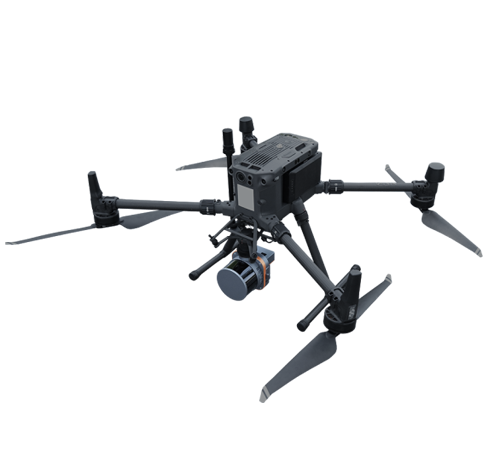

一体 无缝适配大疆M300,即插即用;飞控采集、数据存储一体化;一键式快速下载和数据解算。

全时在现 实现系统在飞行全程中对飞行轨迹、三维点云和下视影像的实时再现。

系统参数

 主机重量

960g

 设备尺寸

L150xW105xH121mm

 系统功耗

30W

 供电范围

12~30V DC

 存储方式

TF卡 256GB

 工作温度

-10℃~50℃

 存储温度

-30℃~60℃

 系统精度

5cm

 适配载体

大疆M300/其他型号无人机

 设备接口

大疆skyport/定制化接口

 典型飞行高度

120m

 作业时长

30min@M300无人机



  • 注: ① 主机重量包含激光雷达、GNSS、高精度惯导、航测相机等模块,不包含激光保护罩等 ② 100m高度飞行测试,落地后保留15%电量 ③ 垂直航线方向,配合激光雷达的有效视场角度


激光单元

扫描原理

机械旋转

 激光等级

I级

 激光波长

905nm

 测距精度

0.5cm

 测距能力

200m@10%反射率

 视场角

水平 360° ,垂直 40.3°(-20.8°~+19.5°)

 点频率

720000pts/s

 旋转频率

20HZ


相机单元

有效像素

2600万

 传感器尺寸

23.5x15.7mm

 影像分辨率

6252x4168

 像幅宽视场角

73°

 GSD

2.3cm@100m航高


惯性导航

GNSS信号追踪

BDS,GPS,GLONASS,GALILEO

 定位精度 (后处理)

平面:1cm,高程:2cm

 位置采样频率

5HZ

 姿态精度 (后处理)

heading:0.04°,pitch /roll :0.008°

 姿态采样频率

200HZ
