Topgallant Plate Production钢板生产系统

概述：

Topgallant® 钢板生产系统是应用于船厂的一个无缝作业解决方案，支持钢板生产作业的自动化和全功能工作流程，从CAD / CAM系统到ERP系统或CAM系统 。

此解决方案连接并使这一领域的生产准备流程自动化，它涵盖了通过部件设计信息生成所需生产信息的关键任务，这包括：

1.钢板零件的CAD数据提取，

2. 部件划线确认和自动编辑，

3.对部件套料批次自动分组和排序（ 基于各种选择并利用可配置的规则的筛选标准），

4.基于分配规则的分配原材料，包括通过利用预套料进行早期材料估计，

5.执行自动套料，包括数控数据生成、后处理和草图、报告生成和任何其他生产数据，

6.对生产数据集进行检验、批准、打包和发布，

7. 转移到ERP、MRP和/或PPS系统

8.该解决方案可以帮助管理设计变更，确保所有发布的信息是最新的。

概念：

执行钢板套料操作可以说是一个耗费时间的过程。自动套料是最重要的一步也是核心。基于各种原因，套料一般根据不同的因素批量进行：交货时间、材料类型、机器类型等。为达到材料的优化配置，批量需达到最大化。

为完成有效的大规模套料，Topgallant®钢板生产方案使用由客户定义的规则进行批量处理和材料选择。这些规则可应用在一个或多个分段或总段的所有部件——甚至整条船。

某些部件可能有预先的划线分配。在许多情况下，需要根据实际生产情况对划线进行移动、镜像、编辑等修改。基于这个原因，钢板生产系统包含了一个根据客户定义的规则检查划线的处理管道。

系统优势：

1. 由于速度加快和自动执行部件的生产准备工作，劳动力成本降低

2. 由于更好的利用率和早期订购，降低材料采购成本

3. 通过设计变更跟踪减少返工和生产错误

4. 用户控制发布（用于生产）

5. 设计变更跟踪和控制

6. 其他附加系统可集成到同一个方案中有助于保持一致性的信息系统

7. 完全适应具体船厂/生产场地的需求

8.支持实时和按需

9. 生产投资回报期短

系统特点：

1.为外板零件的生产建立自动生产准备任务

2. 尽早的生产前材料估计

3.自动规则检查、编辑、布局的部件划线（包括对称和旋转）

4.基于设施能力的自动套料批处理

5.控制发布、设计变更跟踪功能

6.调度生成加工指令的功能

7.生成可定制的报告

8.可与其他自动套料系统同时工作（如Alma act/cut）

9.与CAD / CAM系统的集成

10.与ERP或MRP系统的集成

11.与PPS系统或其他车间级软件集成

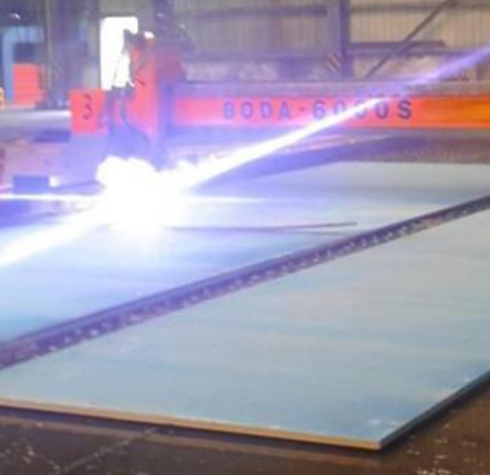

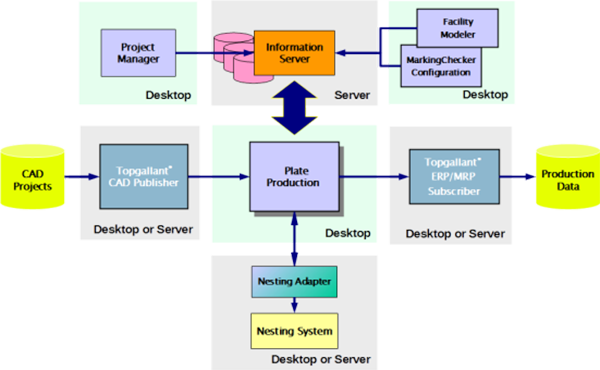

解决方案构架：

钢板生产解决方案是基于由 Atlantec 企业解决方案开发的集成技术，它提供了一些功能，如版本控制、数据集成和完全面向流程的。解决方案包括以下主要部件 ：

1、Topgallant钢板生产模块

应用程序提供了一个易于使用的钢板套料管理界面，支持自动选择钢板部件发布生产。零部件可以根据材料特性、对称、大小和任何其他属性，包括生产计划数据，按照不同的规则分组。

同时，系统从原材料库存中相应地挑选原材料。由这个挑选程序创建的套料组别和套料任务被提交给配置的自动套料(子)系统（最后，）通过工作队列的集合，套料适配器完成套料任务。

应用程序与套料适配器紧密连接，（不断)提供套料任务的工作进展和状态信息。套料任务一旦完成，可通过连接的 ERP 系统对生产结果进行审核或发布给生产系统。

2、Topgallant划线检查器模块

用于处理整个流程中的不同步骤，例如CAD 数据导入等。它通过使用一个可由用户配置的规则集定义检查标准，并结合冲突解决法生成正确的部件划线。在这种条件下，目标生产设备的兼容性得到保证。模块还可以为部件配置附加划线，这是CAD 或 CAM 系统无法做到的。

该模块被设计为自动操作，无需任何人工干预。它还提供一个交互式配置工具，用于规则集的创建和测试。

3、Topgallant 套料适配器模块（是解决方案的支柱引擎）

它利用配置的自动套料应用程序执行套料工作 。它监视工作进展，检索套料结果以及所有相关的生产数据。当前的工作状态可立即应用到钢板生产系统。

4、CAD/CAM出图适配器模块

（如 Topgallant®Aveva Marine 船体出图器，Topgallant®Tribon M3 船体出图器，Topgallant®DXF 出图器，或 Topgallant®JTOpen 出图器）为通用的软件系统提供无缝数据集成，用于生成设计和生产数据 。

5、Topgallant ERP适配器模块

提供基于工作指令、装配、结构、部件或材料信息的 ERP 系统连接，既可从目标 ERP 系统导入也可导出 ERP 信息到 Topgallant®的解决方案。信息传输的内容和格式是可定制的，并且是解决方案执行的一部分。适配器支持不同的操作模式，如按照需求、事件驱动、编排批次。完全支持 带 ERP 目标系统的交互过程导向执行 。

从简单的基于文件的到 Web 服务的机制，可以用不同的高配置性和可定

制的方法建立连接 。

6、信息服务器模块

是轻量级的多用户数据管理组件，执行 Atlantec-es 的造船用企业参考模型(ERM)，提供大量的工程和组织业务对象。通过一组丰富的功能，如版本控制、依赖关系分析和事件跟踪等，它可以胜任复杂的数据转换任务和过程控制要求。它也能够处理大量在典型的造船环境下出现的数据。

Topgallant信息服务器支持多种常见平台。可使用内置的管理工具轻松设置和维护。

系统定制：

Topgallant® 解决方案可以灵活定制。系统里许多项目都可以由用户或系统管理员配置。假如需要定制更多专门的系统集成或附加功能等，定制支持可以满足这些要求。通过使用Topgallant® 的 基础架构，我们有条件为您提供高性价比的定制服务。

钢板生产系统在很多方面可以定制。例如，可以根据现有的 CAD 数据库订制 CAD 几何输入。甚至可混合不同的格式，例如在船舶设计的不同部分被分包给不同的工程公司使用不同的 CAD 工具的情况下。同样，它也支持集成现有的自动套料系统。

系统可以定制生产数据的输出，以满足船厂对支持生产的软件产品的具体要求或连接到现有的生产控制或 ERP 系统。可通过连接到现有的 MRP、ERP 系统输入材料信息。

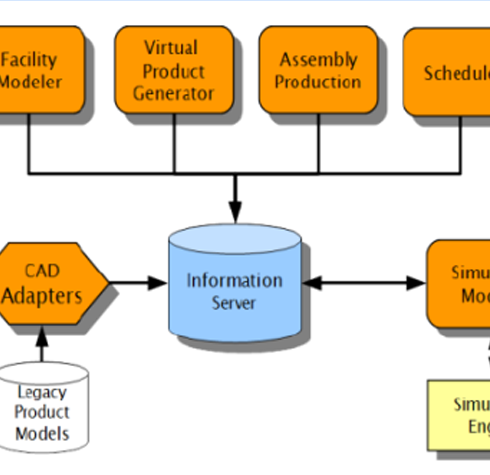

Topgallant® 随机装配分析工具是一个数据挖掘应用程序，用于从现有的产品和生产数据中提取关键特征。工具利用一艘或多艘船的生产和产品信息分析结果，得出关键指标和参数，继而为Topgallant® 虚拟生产生成器建立文库。这有助于船厂把握当前的设计和生产实践，将其纳入并应用于新项目。

CAD/CAM 出图适配器 为常见的设计和生产软件系统提供无缝数据集成。这些系统提供的数据可以直接用于定义材料和零件清单、装配过程、建造结构、获得工作内容和生产任务。

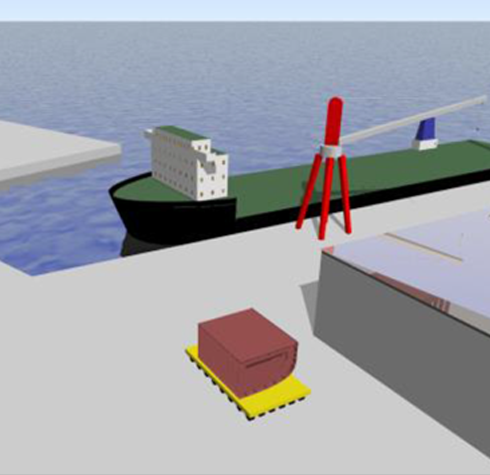

Topgallant® 船厂生产模拟 包含信息服务器，在默认情况下是单用户数据存储版本，它还支持离线用户之间共享模型，但不支持并发模型开发。全面的基于服务器的版本可供团队建模使用。这是一个轻量级、多用户数据管理组件的造船用Atlantec-es'企业参考模型（ERM），它提供大量的工程和组织业务对象。

它通过一组丰富的功能支持复杂的数据转换任务和过程控制要求，比如版本、依赖关系分析和事件跟踪。它也能够处理大量的典型的建立在造船环境下的数据。Topgallant® 信息服务器支持多种常见平台。也很容易设置和维护使用管理工具。

系统定制：

Topgallant® 解决方案可以灵活定制。系统里许多项目可以由用户或系统管理员配置。

假如客户有更多定制专门的系统集成或附加功能等要求，定制支持可以实现这样的附加功能。使用Topgallant® 基础架构，我们能够以一种高性价比的方式满足以上需求。

船厂生产模拟系统在很多方面可以定制。例如，可以根据现有的CAD数据库定制CAD模型输入。甚至可以混合不同的格式，如：当船舶设计的不同部分被分包给不同公司使用不同的CAD工具时。同样，系统也支持集成现有的计划系统。
