中海达-海星达vRTK影像测量系统

中海达-海星达vRTK影像测量系统

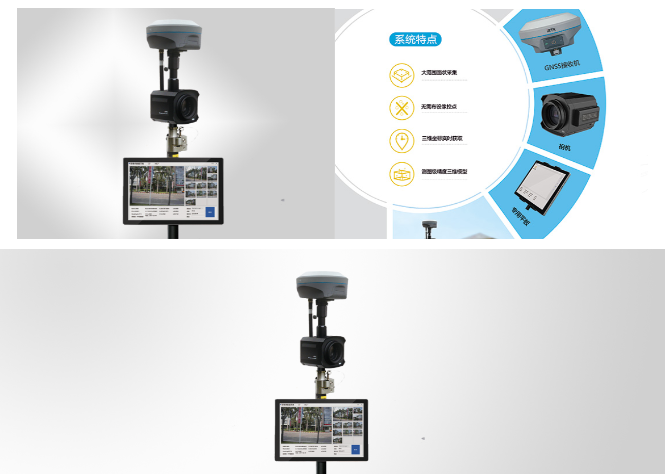

系统特点

大范围面状采集

无需布设像控点

三维坐标实时获取

测图级精度三维模型

行业应用

电力巡检

交通事故查勘

三维建模

立面测量

作业模式

>现场作业

图像和位置信息采集

实时相片解算

获得特征点高精度位置信息

>室内作业

导入图像和位置信息至建模软件

基于图像建模、纹理贴图

输出建模、测图成果

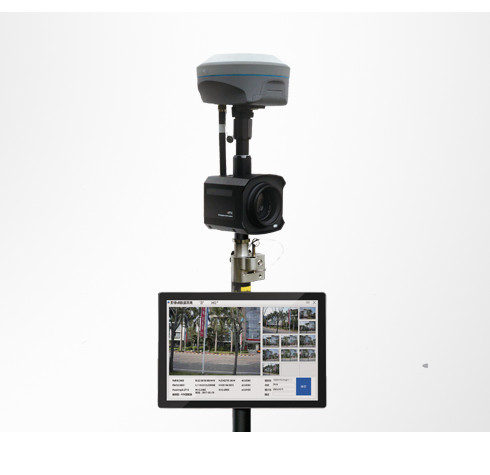

产品说明

vRTK是中海达在摄影测量领域的一款产品，采用单镜头，搭配成熟RTK ,外业采集图片数据、位置信息，结合数据处理软件，可生成高精度点坐标、三维模型等可视化交付物。

技术参数

专业

技术参数

相机参数：

有效像素：2010万

图片文件格式：jpeg

单张图片大小：6MB~10MB

镜头拍摄视角：70°

光圈（F):1.6

镜头方向：水平

镜头类型：20mm定焦（APS-C画幅下35mm换算焦距：30mm)

相机校正中误差：1像素

相机畸变校正：是

定位性能

定位精度（RMSE)

水平：5cmRMS

高程：5cmRMS

硬件

物理规格

vRTK机壳尺寸：121.2mmx99.6mmxll2.5mm

连接件长度：100mm

重量

整机重量（不含电池）：3.07kg

整机重量（含电池）:3.35kg

电气参数

电池

电压/标称：7.4V

容量：2600mAh

相机工作时间：正常模式下一块电池可工作6小时

一块电池可拍照片数：840张

相机连接方式：WiFi

RTK连接方式：蓝牙

RTK内置传感器

3轴倾斜传感器范围：30°

使用对中杆支架时倾斜传感器精度：0.1°

在无干扰环境下磁性方向传感器精度（定向校正可达1°):3°

配件附件

RTK连接件1个

天线2根（电台、网络）

RTK电池充电器1个

相机电池2块

相机充电器1个

平板电脑支架1套

本公司已竭尽全力来确保手册内载信息的准确性和完善性。若您发现任何错误或遗漏，请与我们联系，对此，我们深表感谢。中海达测绘公司保留随时更改手册内产品信息的权利，而无需事先通知。
