拓普康IP-S3高清移动测量系统

IP-S3高清移动测量系统

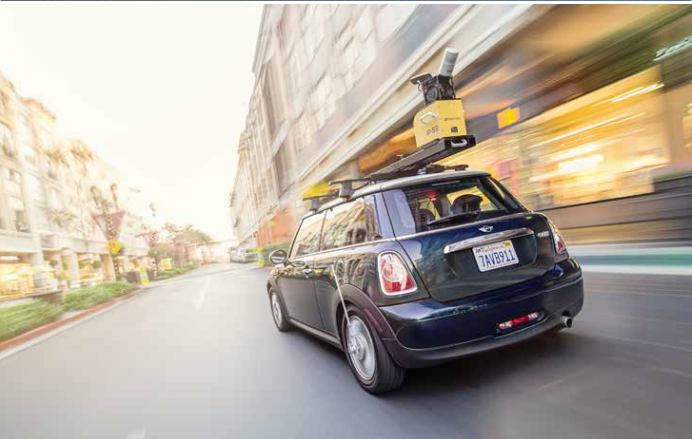

Topcon IP-S3是目前世界上集成度较高，体积小巧的移动测量系统。它集成了双频GNSS接收机，惯性导航单元（IMU）。可以快速采集行进方向量测的全景三维数据。在道路测量，市政规划，高精度地图等领域有着显著的优势。

▪高度一体化解决方案

▪轻巧紧凑系统设计

▪多传感器无死角扫描

▪颠覆传统的简便采集模式

▪用户无需进行系统校准

▪高质量点云和影像叠合

高清移动测量系统

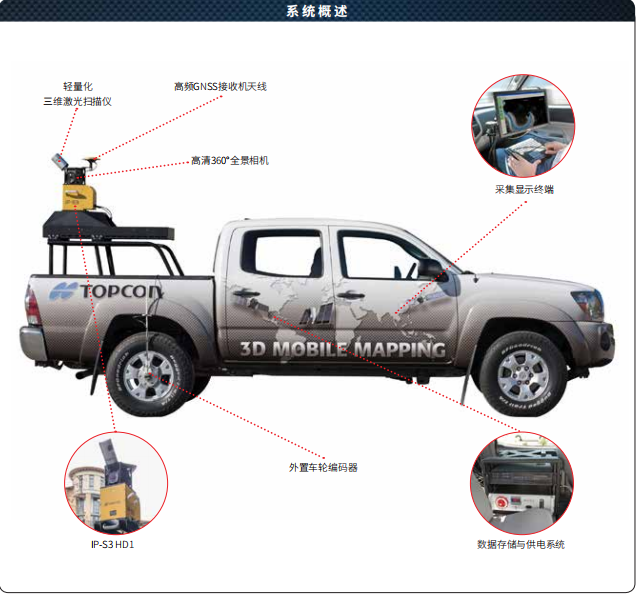

轻巧紧凑设计的IP-S3 HD1移动测量系统可提供高密 度点云和与之匹配的高清全景真彩影像数据，为您呈现 详尽的地物属性及细节成果。 拓普康基于在移动测量领域中多年以来的经验，成功研发出轻量化的IP-S3HD移动测量系统。IP-S3HD移动测量系统将移动测量系统精度提升到了新的高度。系统的动态定位数据获取主要依托于三项核心技术手段：实时获取准确空间三维坐标的双频、双星 GNSS 接收机、确定移动姿态的惯性测量单元（IMU）和测取行驶路程的车轮编码器(DMI)。 这三项技术手段通过紧密耦合系统协同工作，即使在被建筑物、桥梁、沿街树木等遮挡的卫星失锁条件下 , 拓普康IP-S3HD移动测量系统仍能实时获取高精度的动态三维坐标。IP-S3 HD移动测量系统包含一个由32个激光发射器组成的三维激光扫描头，其有效测程可达100米，可实时获取系统所经道路周边所有地物的三维激光点数据。IP-S3 HD 系统配置的高清360°全景相机可根据行驶速度实时采集高清全景影像数据。IPS3HD 系统所有传感器采集的数据信息均采用统一GPS授时同步，便于所有数据后期的同步处理。 改进型数据采集软件可同步显示全部传感器信息与参数，并输出于同一文件夹内便于管理。强大的一体化数据处理软件可将所获取的全部数据快速处理，并输出成为多类型高兼容性格式 数据，支持第三方软件同步接入。内置数据配准与差分功能可进一步提升数据质量精度。IP-S3HD 移动测量系统快速获取高精度点云与高清全景影像数据的特点，适用于各种测绘项目。IP-S3 HD 系统可以正常行驶的速度快速获取周边的地理空间信息数据，可用于快速评估路面状态和路边设施的属性信息的快速采集。其高速测绘能力避免了进行交通管制等情况，使用该系统进行测量时可大大提高工 作效率和保证采集者的人身健康。IPS3HD 系统可广泛应用于管线、公路设施管控等、竣工验收、水上项目管理、铁路巡检、工程 进度监督及风险管理等项目中。

高清三维激光扫描仪

▪获取高分辨率、高密度 3D 点云 数据

▪配套软件采集带准确时间、3D位置信息的项目数据

▪生成带地理空间坐标的高清全景影像

定位、定姿系统

▪准确定位车辆位置坐标及姿态

▪集成的双星双频GNSS接收机

▪惯性测量单元（IMU)

▪实时监控车辆位置及姿态

车轮编码器系统

▪进一步提高系统的精度和可靠性

▪探测车轮的转速

▪仅需一个车轮编码器

高清全景数码相机

▪3000万像素全景相机系统

▪可额外增加多相机传感器提升影像质量

IP-S3 HD1 系统特点

▪精巧轻量化设计

▪装卸简便，无限制移动平台

▪高质量三维激光点云数据

▪高性价比一体化解决方案

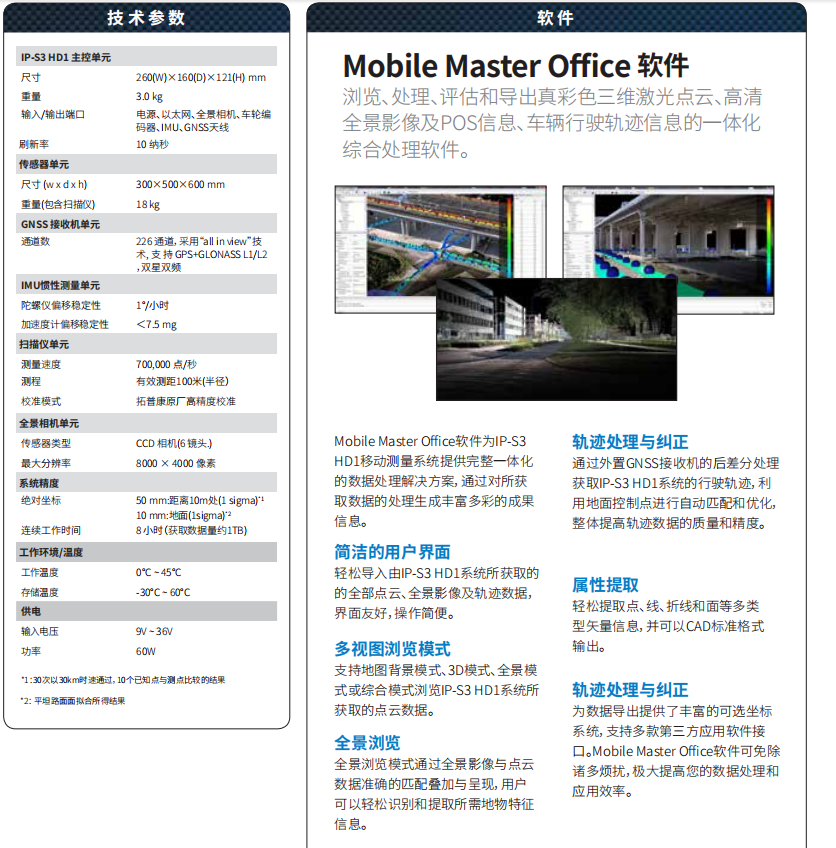

IP-S3 HD1 软件特点

▪一站式数据处理软件

▪先进的匹配与地面控制点纠正功能

▪全功能精度成果报告功能

▪高兼容性数据输出接口

▪可分类输出点云数据便于接入第三方数据应用软件

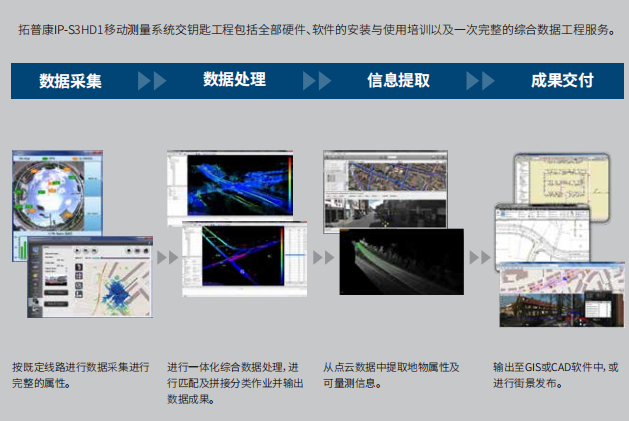

IP-S3 HD1高清移动测量系统作业流程

数据采集、数据处理、数据提取、数据交付

产品应用

土木工程/建筑行业

GIS资产信息管理

交通领域
