博飞TDJ2Z自准直光学经纬仪（已停产）
■ X型长摆式竖盘指标自动补偿器，具有良好的抗高频振动性能
■ 彩色读数视场，使读数方便、舒适清晰
■ 垂直角度及水平角度用光学测微器可直读到1′或1cc
■ 望远镜采用正、倒像两种，可配通用基座
■ 空气阻尼结构，稳定可靠
- 产品说明

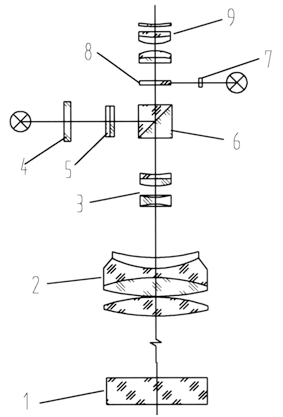

- 自准直原理：分划板5的十字线经立方棱镜6反射至望远物镜，发射出去，光线被反射镜1反射回来，经过望远镜和立方棱镜将十字线成像在视距板8上，与视距板上的十字线重合，实现自准直。
自准直测量：
■ 将经纬仪整平对中；
■ 调节望远镜目镜使视距板分划清晰；
■ 调节望远镜调焦镜筒，将望远镜调焦到无穷远位置；
■ 夜间观测时可接通电源，照明视距板；
技术参数
型号 | TDJ2Z | |
测量范围 | 0º- 360º | |
一测回水平方向标准偏差 | 2″ | |
一测回垂直角测量标准偏差 | 6″ | |
望远镜 | 成像 | 倒像 |
放大倍数 | 28X | |
物镜有效口径 | 40mm | |
视场角 | 1°30′ | |
视距 | 2m | |
视距乘常数 | 100 | |
视距加常数 | 0 | |
镜筒长 | 172mm | |
水准器 | 长水准器 | 20″/2mm |
圆水准器 | 8′/2mm | |
度盘和光学测微器 | 度盘刻划形式 | 全圆：360°或者400g |
水平度盘分划直径 | 90mm | |
水平度盘分划值 | 20c | |
竖直度盘分划直径 | 70mm | |
竖直度盘分划值 | 20c | |
光学测微器分划值 | 1″或1cc | |
读数显微镜 | 水平系统放大率 | 45.80X |
垂直系统放大率 | 58.80X | |
竖盘指标自动补偿器 | 工作范围 | ±2′ |
安置误差 | ±0.3″ | |
工作电压 | 6v | |
光学对点器 | 放大倍数 | 3X |
视场角 | 5º | |
调焦范围 | 0.5m～∝ | |
仪器规格 | 仪器净重 | 6.0kg |
仪器横轴中 心高 | 221mm | |
仪器体积 | 310mm×160mm×148mm | |
标配选件
博飞TDJ2Z自准直光学经纬仪可选配：经纬仪三脚架
