加拿大NOGGIN（诺金）地质雷达NOGGIN500

Noggin 500产品简介：
    Noggin 500新一代地质雷达系统，利用高频电磁波成像原理，探测地下物体的形状、大小、埋深及方向。对于城市公用事业部门（燃气、给排水等）而言，Noggin 500地质雷达不但可以探测金属管线，而且也可以探测砼管、玻璃钢管或PVC、PE管等非金属管线。

Noggin 500应用领域：
    1、城市公用事业部门（燃气、给排水等）探测地下管线（包括金属及非金属管线）；
    2、工程质量检查，隧道、钢筋水泥结构、道路铺层检查；
    3、环境评价，开挖沟槽回填土和土壤扰动，管道、油罐泄漏点定位，地下水污染范围判定等；
    4、地质灾害勘查，塌陷、滑坡范围确定；
    5、野外地质勘测，地下水位，基岩深度、溶洞、断层等勘探检查；

Noggin 500技术优势：
    1、成像显示，结果一目了然，轻松判断；
    2、探测地下一切金属及非金属物体；
    3、非破坏性，用于各类隐蔽体的测定；
    4、数字实时处理，现场显示、打印三维影像图形；
    5、测距轮定位，数据采集连续、快速简洁；
    6、采用屏蔽天线，不受侧面影响，具有较高的分辨率；
    7、内部固化有不同参数（探测网规格、扫描深度、混凝土型号、增益等)；
    8、在作业现场即时打印出测定结果及有关文字（测定日期、时间、地点、操作人等）、图像资料等。

Noggin 500技术参数：
 主       频：500MHz
 天线间距：0.1524m
 脉冲电压：100V
 叠加次数：4—1024
 采样步长： 0.010、0.025、0.05、0.10、0.25、0.50、1.0、2.0、2.5、5.0m，可选
 采样时窗：25—150ns
 电       源：DC  12.0V

配置清单：
 Noggin 500 主机单元
 充电电池和充电器
 手推小车
 里程轮
 LCD显示器
 软件

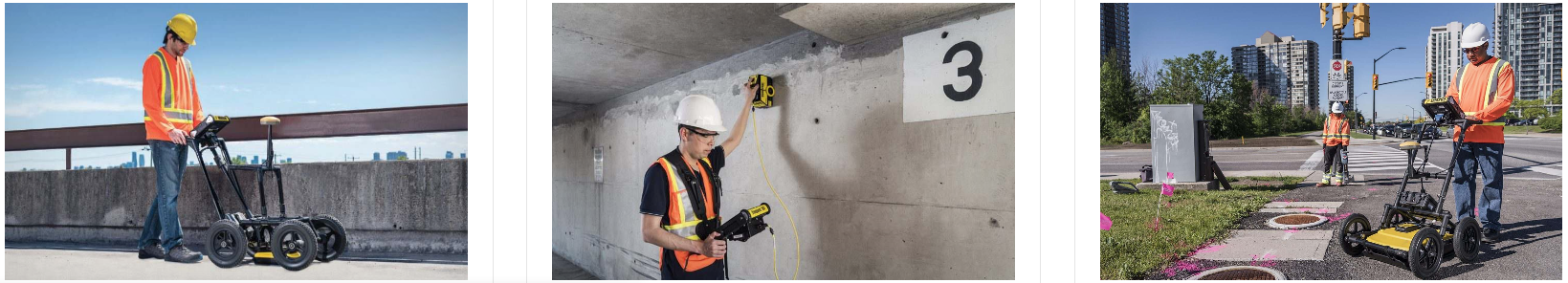

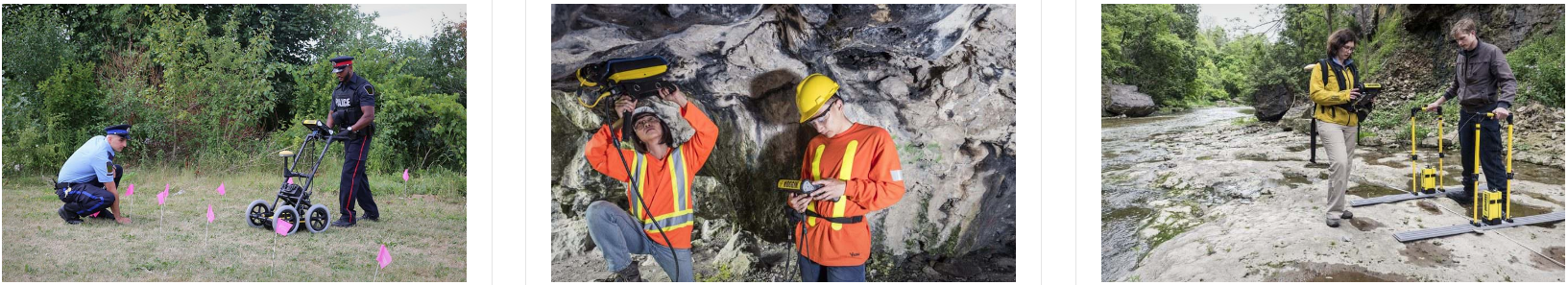

探地雷达（GPR）解决方案

• 道路与桥梁

测量路面层厚度，评估道路结构

• 具体扫描

映射导管，后张拉电缆和钢筋/钢筋

• 实用定位器

检测并映射 金属或塑料工具| 管道和空| 煤气管| 电源线

• 考古调查

检测古老的基础和历史基础设施(非侵入式)

• 军工

找到并检测掩埋的设备，未爆弹药 (UX0) 和隧道

• 农林

检查天然生物材料中的材料变化或降解.

• 冰与雪

冰雪覆盖的地区是使用GPR的出生地环境

• 定制解决方案

些应用程序包括地质/地球物理学/十木工程系统
