DT-GXY-300mini 小口径管道惯性测量仪

DT-GXY-300mini不畏挑战,极限压缩结构尺寸,实现了双截棍设计
免费联系电话
13770523955

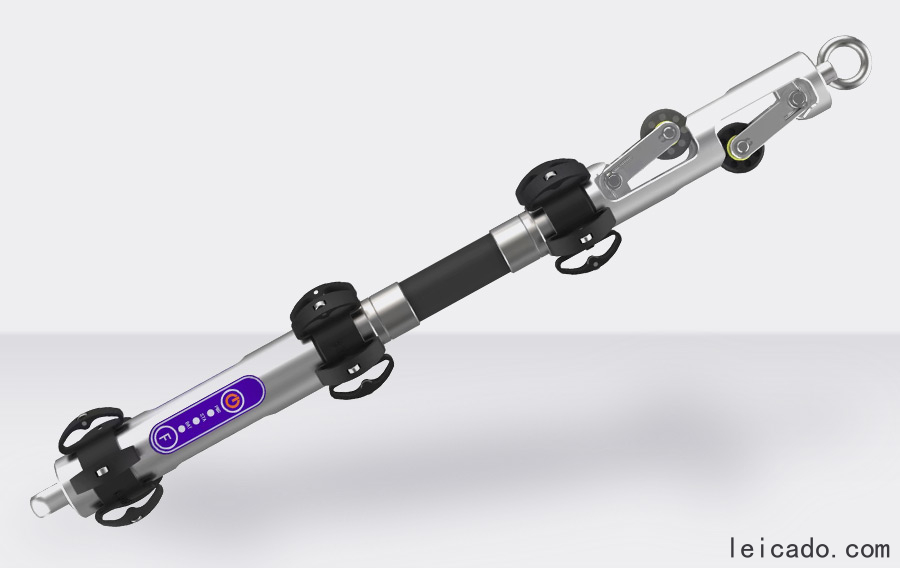

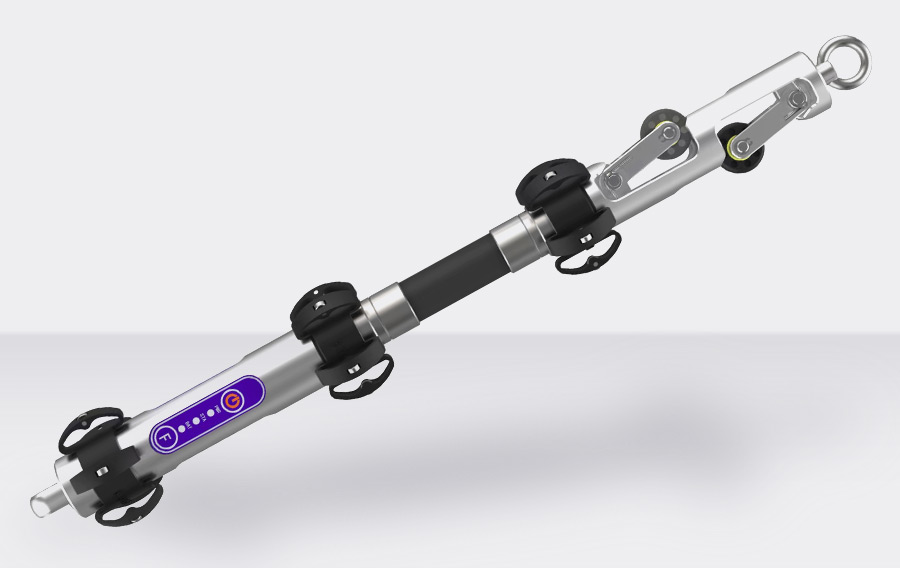

DT-GXY-300mini小口径管道惯性测量仪

产品简介:

对于小口径管道惯性测量,由于管道内径与敷设曲率半径都相对较小,这对仪器的直径与长度都有着苛刻的要求,DT-GXY-300mini不畏挑战,极限压缩结构尺寸,实现了双截棍设计,且单节长度不大于185mm,可覆盖DN40规格的PE管,以更小的尺寸与更广的管径覆盖开启燃气、电力、水务、通讯等行业小口径管道惯性测量新篇章。


产品特性;

更   小:直径小至28mm,可测DN40(内径32mm)PE管;

更   短:单节刚体长度短至185mm,且只有两节;

更   柔:采用植筋橡胶软管连接,可测更小曲率的管道;

易安装:采用快拆式结构设计,更换支架简单快捷;

易通过:小巧的机身搭配弹性支撑支架,通过顺畅;

易操作:保留丰富的人机接口,操作快捷方便。

技术参数

仪器型号

DT-GXY-300mini

量程

0-350

测量精度*

水平:±(0.30+0.25%D)

高程:±(0.20+0.15%D)

* 1)D=L-100m;L为管道长度,L≤100m时,D=0;

2)以上为成果精度,由不少于6条符合“平面离散度≤0.2%且高程离散度≤0.1%”的实测轨迹拟合得到。

适应管径*

32-62mm

* 1)以上尺寸指管道内径,主要适配DN40,DN50,DN63,DN75规格的PE管及同等内径的钢管,特殊管道需定制支架;

2)实际测量时,焊缝处焊边内卷高度与管道曲率会影响仪器通过性;

续航时间

>10小时

存储容量

2Gb(连续存储时长>6小时)

数据接口

Type C型USB2.0

主机尺寸

柱体直径:28mm

展开长度:415mm

主机重量

约490g

防护等级

IP68

环境温度

操作温度:-20~60℃;储存温度:-20~60℃
