DT-GXY-300P 长距离管道惯性测量仪
  • 客服极速应答
  • 30min答复
  • 免费定制方案

DT-GXY-300P 长距离管道惯性测量仪

DT-GXY-300P专为适配更长距离、更大跨越的石化、燃气及水务等管道而设计
免费联系电话
13770523955

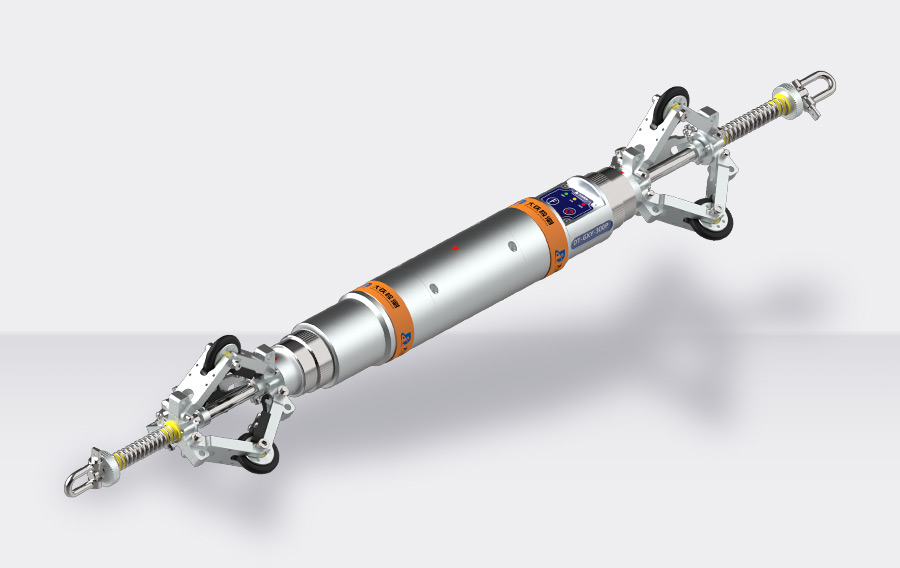

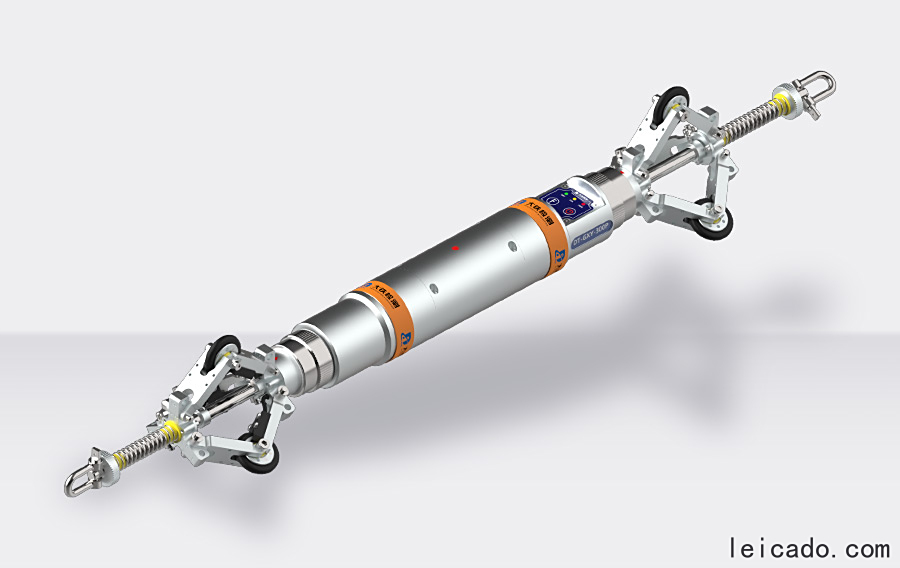

DT-GXY-300P长距离管道惯性测量仪

产品简介

DT-GXY-300P专为适配更长距离、更大跨越的石化、燃气及水务等管道而设计,能很好地适配内径80mm(考虑到焊疤高度与实际曲率,直接对标DN110 HDPE管)以上的多种规格的PE管与钢管,是目前产品系列中离散度控制与实际测量精度表现为优秀的产品。


产品特性

测量更*:连续三年比测精度胜出;

尺寸更小巧:可测DN90 PE管;

续航更持久:大于12小时单次续航时间;

功能更齐全:可定位焊缝,可统计管道曲率;

作业更稳定:不惧焊缝冲击,适应性更强;

算法更智能:进退反复、短暂停留均可成功解算;

联接更利索:一体化直联,摆脱线缆困扰;

交互更贴心:U盘及按键交互,不受作业空间限制。

产品特性

对于非开挖顶管施工的管道线路测量,常规电磁类管线仪、探地雷达等仪器因受电磁干扰、管道材质、管道下埋深度等诸多因素的局限,易导致测量不成功或者测量不连续,无法获得完整的管道三维姿态轨迹,施工效率也很低,特别是在过河管道的测量应用中,这些仪器更是一筹莫展。基于惯性测量原理的管道三维姿态测量仪是通过仪器对自身在运行过程中角速度、倾角、加速度等物理信息的测量经过专业的解算而获得其运动轨迹,只要其运动轨迹与管道重合,即可获得管道在地下分布的三维姿态量,它不受外界电磁及管道材质、下埋深度等因素的影响,且测量连续,测量精度高。

技术参数

仪器型号

DT-GXY-300P

DT-GXY-300D

DT-GXY-300C

DT-GXY-300B

DT-GXY-300A

量程

不限

0-450米

0-350米

0-650米

不限

测量精度*

水平:±(0.15+0.06%D)

水平:±(0.20+0.15%D)

水平:±(0.25+0.20%D)

水平:±(0.20+0.15%D)

水平:±(0.15+0.10%D)

高程:±(0.10+0.03%D)

高程:±(0.15+0.10%D)

高程:±(0.20+0.10%D)

高程:±(0.15+0.10%D)

高程:±(0.10+0.05%D)

* 1)D=L-100m;L为管道长度,L≤100m时,D=0;

 2)以上为成果精度,由不少于6条符合“平面离散度≤0.2%且高程离散度≤0.1%”的实测轨迹拟合得到。

适应管径*

80-600mm

70-400mm

70-400mm

70-400mm

80-600mm

* 1)以上尺寸指管道内径;

  2)实际测量时,应考虑焊缝处焊边内卷高度与管道曲率;

  3)适用更大管径支架需定制。

续航时间

>8小时

>12小时

存储容量

2Gb(连续存储时长>6小时)

数据接口

A型USB2.0

主机尺寸

364*Φ67mm

260*Φ55mm

340*Φ52mm

340*Φ52mm

340*Φ63mm

主机重量

2.0Kg

1.1Kg

1.35Kg

1.35Kg

1.65Kg

防护等级

IP68

IP68
