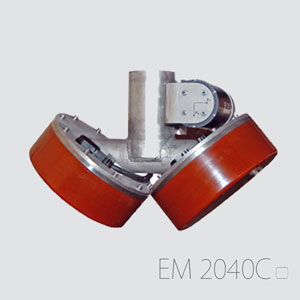

华测EM 2040C多波束测深仪

EM 2040C是一款基于EM2040技术的浅水型多波束测深仪，适用于高分辨率测图和海底检测。换能器内置发射单元与接收单元，尺寸大小与EM3002相同。该系统满足甚至大于IHO-S44 特级标准以及更加严格的LINZ指标。当频率覆盖范围在200kHz到300kHz时，单换能器覆盖角度高达130º，扫宽是水深的4.3倍。采用双换能器时，每个换能器倾斜35-40º，覆盖角可达到200º，平坦海底的扫宽可达到10倍水深。

• 高分辨率

• 频率范围宽

• 脉冲长度短，频带宽度大

• 线性调频技术（FM chirp）

• 实时roll和pitch稳定

• 近场聚焦发射与接收波束

• 水柱图像显示

• 海底声呐图像

• 耐压深度为50m

• 易安装

• 双探头（可选）

• 双条带（可选）

技术参数

产品规格
频率范围		200-400kHz（增幅10kHz）
波束宽度		1°X 1°@400kHz
Ping率		50Hz
波束Roll稳定		+/-15°
波束Pitch稳定		+/-10°
zui多测深点数/Ping		400（单探头，单条带）（标准） 800(单探头,双条带)（选配） 1600(双探头,双条带)（选配）
覆盖角度		至130°（单探头）至200° (双探头）
波束模式		等角,等距和高密度模式
脉冲长度		25μs至12ms
物理尺寸
声呐探头		332119（直径高） 21kg（水中重12.6kg）
处理单元（4U 19”机柜）		447 x 178 x 345 mm（W x H x D） 15kg
工作站（4U 19”机柜），or HWS 14P(笔记本)		427 x 178 x 480 mm（W x H x D） 20kg
19”显示器		483 x 444 x 68 mm（W x H x D） 12kg
	zui大深度		zui大覆盖宽度
			单探头	双探头
200kHz	490m		525m	625m
300kHz	450m		525m	625m
400kHz	265m		250m	350m
