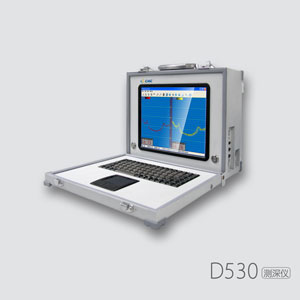

华测D530双频单波束测深仪

华测D530双频单波束测深仪

华测新一代测深仪产品D530是完全由华测自主研发的高精度水上测量设备。经黄浦江等水域实地测量，可测至0.3米。

1.完全按产品要求设计，不锈钢的外壳，主机耐用美观。
2.全数字化系统，电脑，测深仪，软件三合一，海量存储。
3.内置测量软件，可连接常用的GPS，相连通，兼容性好。
4.嵌入式Windows Xp操作系统，高速、稳定、双重保护，一键快速恢复系统。
5.方便的供电方式：可以外接24伏直流或者220伏交流。
6.软件控制增益，脉宽、功率、量程、档位、全自动操作。
7.瀑布式电子图象显示、存贮，室内回放打印方便。
8.可外接VGA显示器，支持一机多显。
9.外部USB接口，可以任意品牌的USB存贮器，即插即用。
10.电阻式彩色触摸屏，操作方便简洁。
11.主机密封性能好，防水性强，180度可调牢固支架，灵活方便，更适合水上作业。
12.高、低频一体化换能器,双频结合可测淤泥厚度10几厘米到几米。
13.低频穿透力强，特别适用于深水含沙量大流速快漩涡多的水域。

产品特点

 1.测深仪精度高:

 ±1cm+0.1％×h（h为水深值）。

2.性能稳定：

高低频数据稳定可靠，重复数据互差小。

3.模块式设计：

电路板采用全新的模块式设计，检测维护简单直观。

4.全自动设置：

增益，量程，功率自动调节。

5.方便的自检功能：

自检功能，设备问题自动检测，自动报警。

6.直观的淤泥深度显示：

低频高频合并显示，实时显示淤泥的深度，用不通的颜色显示，一清二楚。

7.中英文双向显示：

中英双语显示，面向全世界。

8.兼容性强：

可安装常用的导航软件，也可连接所有厂家GPS、定位仪、姿态仪、涌浪仪。

9.严格测试：

华测生产的所有测深仪都经过严格的测试，换能器经过专业的水文设备检测。

技术参数

高频工作频率：200KHz
低频工作频率：20KHz
高频发射功率：350W
低频发射功率：450W
高频测深范围：0.3m～600m
低频测深范围：1m～2000m
测深精度：±1cm+0.1％×h（h为水深值）
分辨率：1cm
吃水调整范围：0.0m～9.9m
声速调整范围：1300～1700m/s
数据输出：仿真多种格式，波特率可调
显示屏：高亮度12寸液晶，分辨率800×600，亮度400cd/㎡，电阻式彩色触摸屏
外接端口：鼠标键盘口、打印口、2个RS-232串口，2个USB口、1个VGA显示器接口
工业嵌入式高速低功耗CPU：主频668MHz
工业嵌入式内存：DDR2  400  512M
内置存储：1GB（可以根据客户的要求定制2GB）
供电电压/功耗：直流24V或交流220 V，功耗40W
环境：工作温度-30℃～60℃，防水，抗震
尺寸：34cm×30cm×15cm
重量：8.5kg（不含换能器）
