中海达iBeam 8120浅水多波束测深系统

中海达iBeam 8120浅水多波束测深系统

iBeam 8120 是中海达推出的拥有完全自主知识产权的便携式多波束测深仪，具有较高的水深分辨率和测深精度。换能器一体化T型设计，外壳采用钦合金材料，单条带有效覆盖角度从30~140°在线可调，工作模式可选等角、等距模式，适应不同环境使用。iBeam 8120 可广泛应用于海图绘制、地质调查、航道疏浚、搜救打捞、路由调查等多个领域。

钛合金外壳

满足海上腐蚀环境的作业需求。

	测深范围大	高频率，全覆盖测量	实时横摇稳定
	500m测深，尤其适应浑浊水体测量。	高频率可允许更高的测量航速，保证数据质量，节约测量时间。	具有实时横摇稳定功能，可用扫宽，提高工作效率。

自主研发采集，后处理软件

功能强大、简单易用，全中文显示，界面人性化。软件色彩逼真，3D界面支持水下目标物自动标注物体尺寸、坐标及浅点水深。

产品特点

• 产品小型化

安装方便，能够适应小型船只安装。

• 波束密度

等角、等距波束模式可选，512个波束胜任所有调查任务。

• 高频率

高频率可允许更高的测量航速，保证数据质量，节约测量时间。

• 实时横摇稳定

具备实时横摇稳定功能，可用扫宽，提高工作效率。

• 水深范围

测量水深范围从0.5~300m，满足浅水测量需求。

• 满足规范需求

符合IHO S44特级标准和《水运工程测量规范》要求。

• 采集，后处理软件自主研发

功能强大、简单易用，全中文显示，界面人性化。软件色彩逼真，3D界面具备水下目标 物自动标注物体尺寸、坐标及浅点水深。

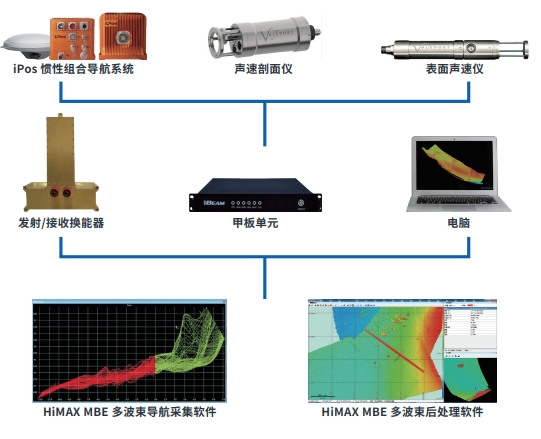

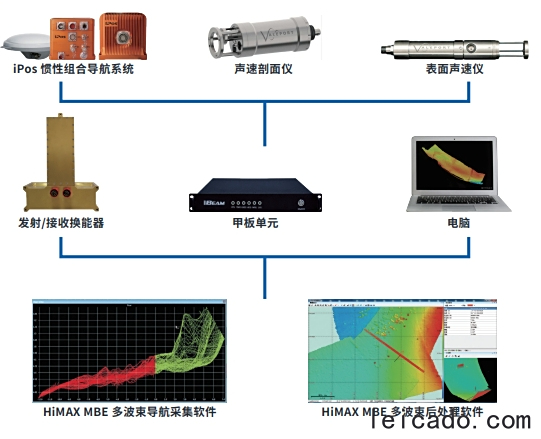

系统组成

HiMAX MBE多波束采集与后处理软件

HiMAX MBE为全中文多波束采集、校准和后处理软件，可接入GNSS、多波束测深仪、姿态传感器、罗经 等传感器进行测量工作。

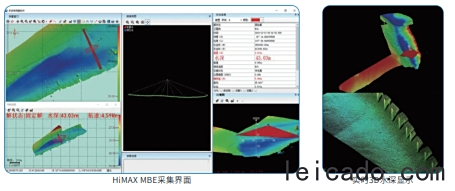

采集软件功能主要包括： 项目管理（新建、克隆）； 坐标系和投影设置； 设备连接及端口测试； 船形设计； 计划线设计，可以导入DXF测线文件、鼠标画测线、 经纬度/直角坐标输入画测线、测线任意拉伸/旋转/平移； CAD底图及海图导入； 偏移量和校准值设置； 实时导航坐标、姿态、艏向、航速等参数显示； 实时2D/3D格网水深显示；

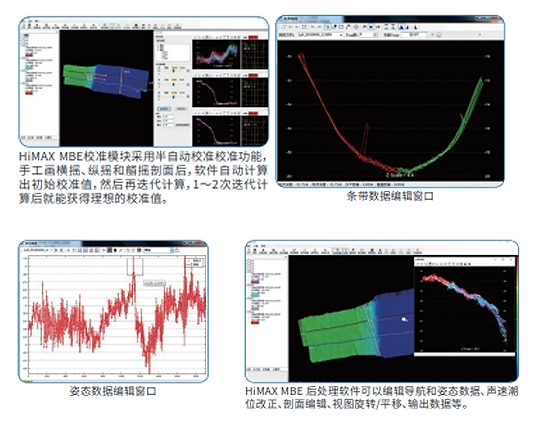

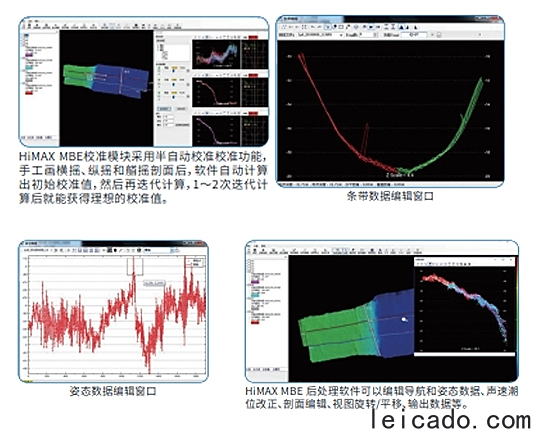

后处理软件功能主要包括： 声速文件导入或手动输入创建； 创建潮位文件； 多波束数据存储为GCD/XTF/ALL/HSX多种格式； 多波束姿态和导航数据编辑、声速和潮位改正； 水深条带编辑； 水深剖面编辑和点云编辑； 多波束半自动校准功能； 多波束点云数据及图像输出 ；

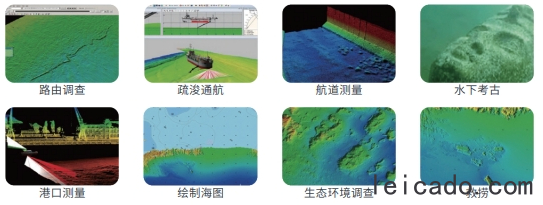

应用领域

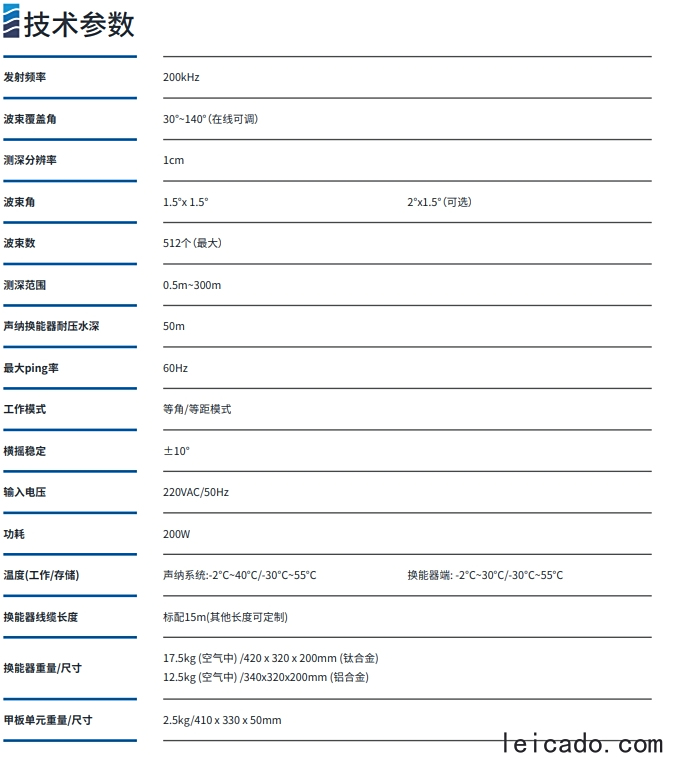

技术参数
