中海达iBeam 8140浅水多波束测深系统

中海达iBeam 8140浅水多波束测深系统

iBeam8140是中海达推出一款高度集成的浅水多波束测深系统。高精度惯性导航系统和表面声速仪集 成于400kHz声学换能器中，实现了横摇和纵摇免安装校准。换能器小巧便携，安装方便，测深精度高，满 足IHO特级精度和《水运工程测量规范》要求；测深范围从0.5~180m。可广泛应用于疏浚、航道测量、水 利工程、地质调查等多个行业和领域。

高度集成

集成惯导与表面声速仪，接线简单，操作简便。

高频率，确保精准度

高频率可允许更高的测量航速，保证数据质量，节约测量时间。

 400kHz工作频率

更小的波束脚印，更高的测深分辨率。

免校准

探头内集成IMU，免去复杂的校准步骤。

实时横摇稳定

具有实时横摇稳定功能，可用扫宽，提高工作效率。

自主研发采集，后处理软件

 功能强大、简单易用，全中文显示，界面人性化。软件色彩逼真，3D界面支持水下目标物自动标注物体尺寸、坐标及浅点水深。

产品特点

• 产品小型化

安装方便，能够适应小型船只安装。

• 波束密度

等角、等距波束模式可选，1024个波束胜任所有调查任务。

• 高度集成

换能器内部集成惯导与表面声速仪，免去前期复杂的横摇和纵摇校准步骤，且惯导 系统测算的姿态数据能真实准确的体现声学换能器在测量过程中的姿态变化。

• 实时横摇稳定

具备实时横摇稳定功能，可用扫宽，提高工作效率。

• 高频率

高频率可允许更高的测量航速，保证数据质量，节约测量时间。

• 水深范围

测量水深范围从0.5~180m，满足浅水测量需求。

• 满足规范需求

符合IHO S44特级标准和《水运工程测量规范》要求。

• 采集，后处理软件自主研发

功能强大、简单易用，全中文显示，界面人性化。软件色彩逼真，3D界面具备水下目标 物自动标注物体尺寸、坐标及浅点水深。

HiMAX MBE多波束采集与后处理软件

HiMAX MBE为全中文多波束采集、校准和后处理软件，可接入GNSS、多波束测深仪、姿态传感器、罗经 等传感器进行测量工作。

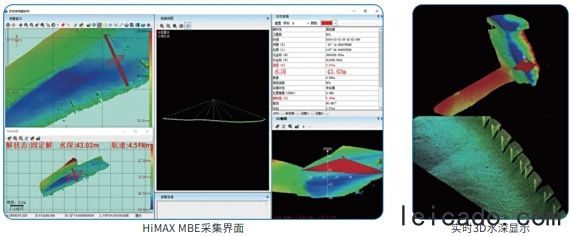

采集软件功能主要包括： 项目管理（新建、克隆）； 坐标系和投影设置； 设备连接及端口测试； 支持主流多波束测深系统的数据采集功能(如Reson、Kongsberg、 R2Sonic) ; 船形设计； 计划线设计，可以导入DXF测线文件、鼠标画测线、经纬度/直角坐标 输入画测线、测线任意拉伸/旋转/平移； DXF底图和海图导入； 偏移量和校准值设置； 实时导航坐标、姿态、艏向、航速等参数显示； 实时2D/3D格网水深显示；

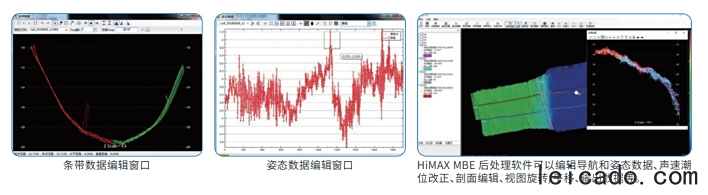

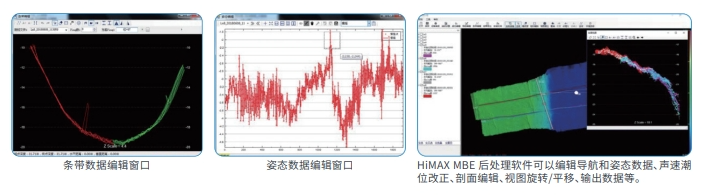

后处理软件功能主要包括： 声速文件导入或手动输入创建； 创建潮位文件； 可存储和处理GCD/XTF/ALL/HSX等多种数据格式； 多波束姿态和导航数据编辑、声速和潮位改正； 水深条带编辑； 水深剖面编辑和点云编辑；

多波束自动校准功能； 多波束点云数据及图像输出； 等深线计算功能； 土方计算功能； 断面计算、显示及导出功能。

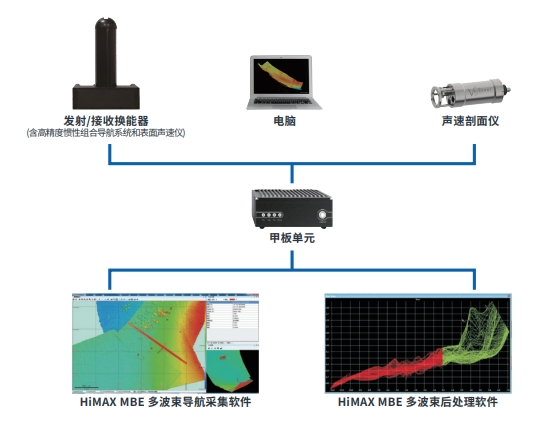

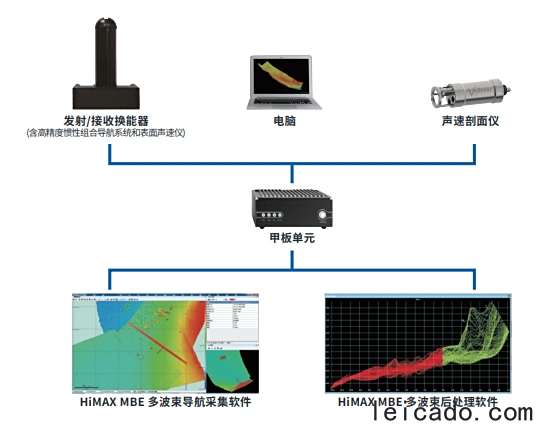

 系统组成

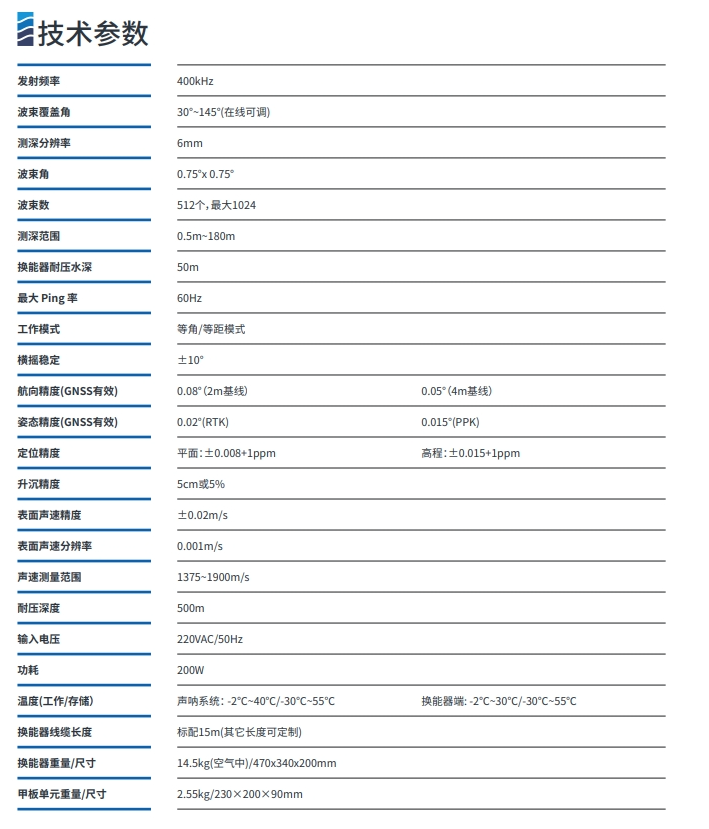

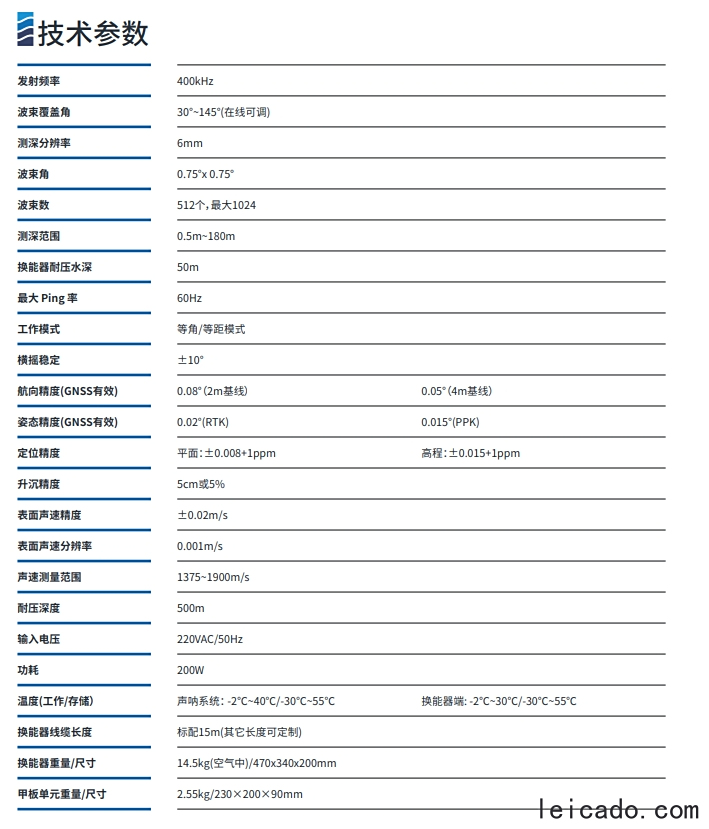

 技术参数
