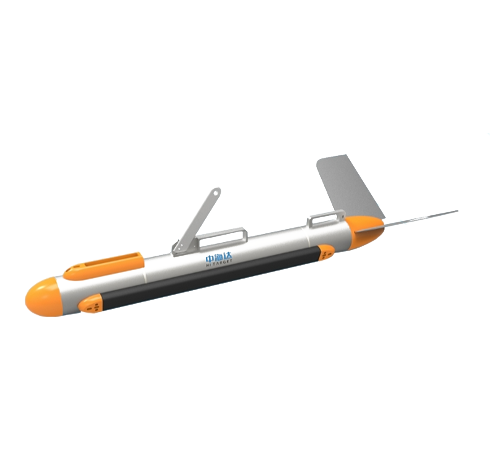

中海达iSide 1400/4900/400单波束侧扫声纳
高分辨力单波束侧扫声纳,可双频同时工作,CW及Chirp发射信号,采用先进的数字电路处理技术,结合独特的图像处理算法,为用户提供出色的大量程、高分辨力水底图像。
量程分辨力高和水平波束角窄
水平波束角0.2°,1.25cm量程分辨力,可以分辨细小目标物。单侧覆盖宽度可达600m。
双发射模式在线切换 | 多种频率可选 | |
FM及CW工作模式可在线切换, 抗干扰强、分辨力高、扫测量程大。 | 100kHz与400&900kHz, 单频或双频,可同时工作。 |
内置传感器(双频版标配):纵横摇、艏向、压力、测深
姿态传感器实时输出拖鱼姿态数据。软件对声图自适应均衡处理,使图像显示更真实。压力、测深传感器实时输出拖鱼入水深度以及距水底高度,保障拖鱼可靠性。
过载保护装置 | 先进的拖鱼设计 | 先进换能器声学性能 |
拖曳过载保护销设计,能很好地保护拖鱼可靠性。 | 流体学设计,较小水流阻力。316不锈钢拖鱼外壳,1000m耐压深度。 | 采用复合陶瓷材料和先进的加工工艺,提高收发灵敏度和信号带宽。 |
全新侧扫采集软件
参数设置少,操作简单,UI界面友好;声图像采用自适应背景均衡技术,可解决远近信号强度不一致问题,图像色彩更均衡。
实时镶嵌功能 | 自适应均衡处理技术 | 操作简单 |
可用直观的了解海底真实状况,形象的表达了水底各方面特性。 | 图像自适应均衡处理技术,远近场图像平滑显示。 | 设置参数少,操作简单,界面友好。 |
产品特点
100/400kHz,400/900kHz,400kHz;双频可同时工作 。
CHIRP & CW工作模式可在线切换,抗干扰强、分辨力高、扫测量程大。
水平波束角0.2°,1.25cm量程分辨力,可以分辨细小目标物。 单侧覆盖宽度可达600m。
流体学设计,较小水流阻力。316不锈钢拖鱼外壳,1000m耐压深度。
姿态传感器实时计算输出拖鱼姿态数据,软件实时修正图像,保障图像更真实。 压力、测深传感器实时输出拖鱼入水深度以及距水底高度,保障拖鱼可靠性。
采用收发基元分置技术,化提供系统收发灵敏度;采用新的L1-3复合材料工艺技术, 提升收发灵敏度和信号带宽。
设置参数少,操作简单,友好UI界面;声图像采用自适应背景均衡技术,解决远近信 号强度不一问题,图像色彩更均衡。
拖曳过载保护销设计,程度保护拖鱼可靠性
产品组成

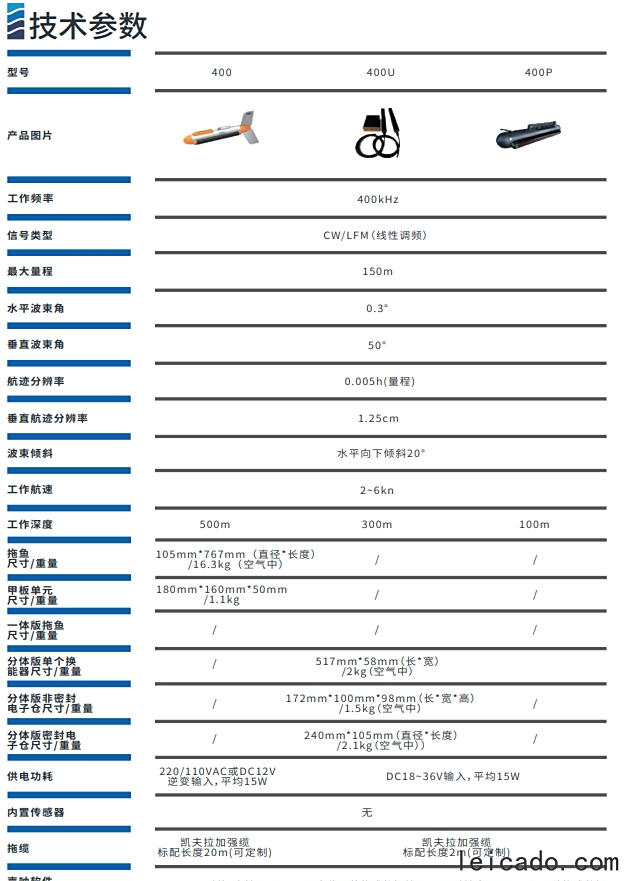

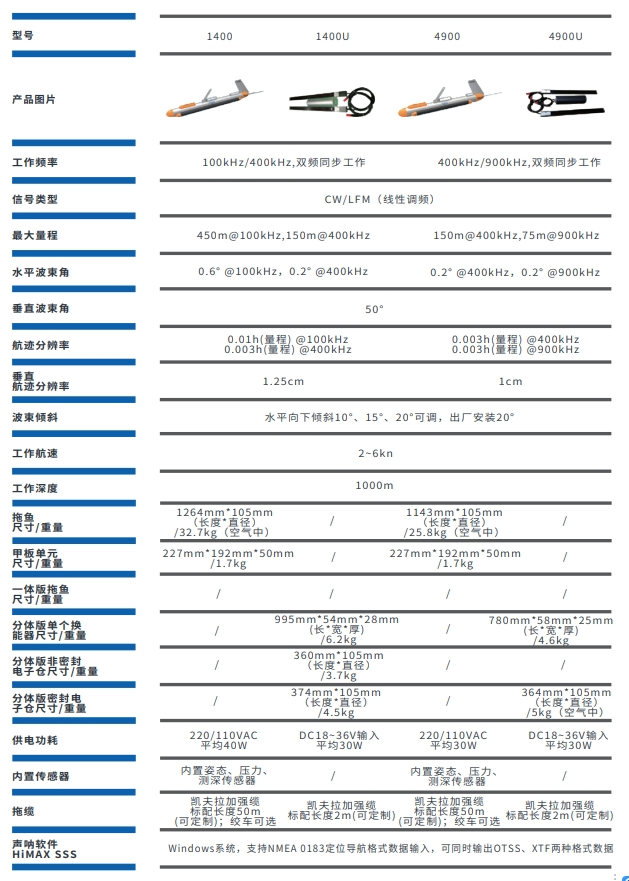

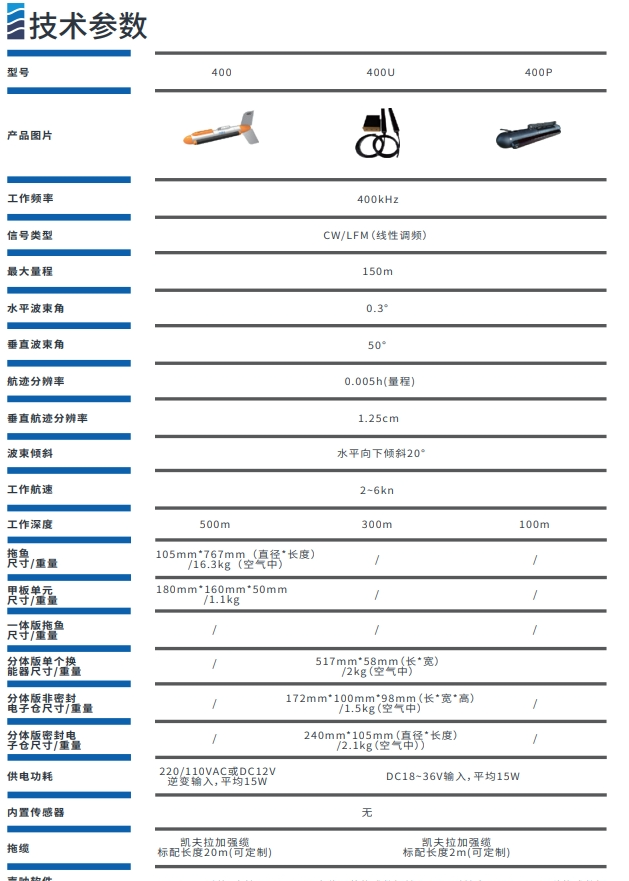

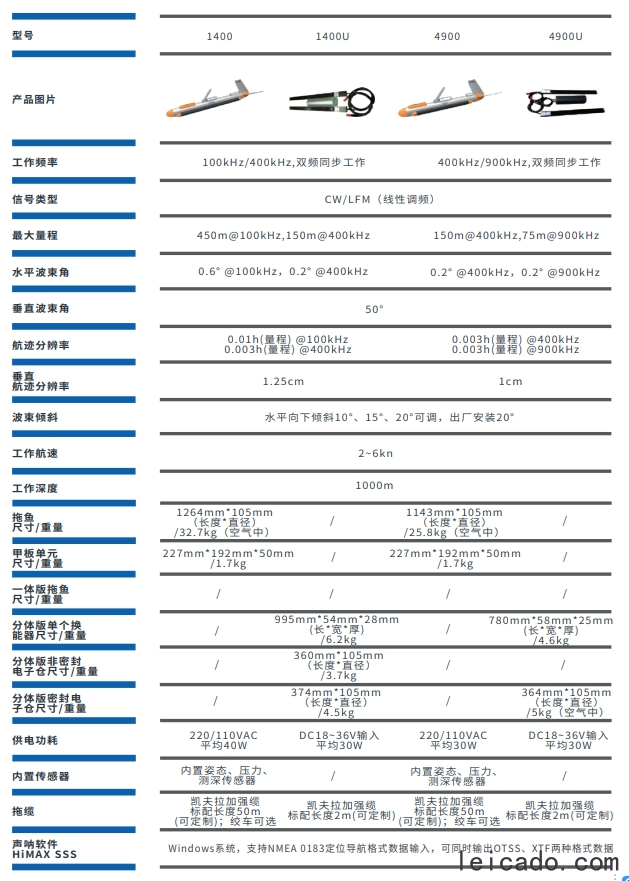

技术参数
