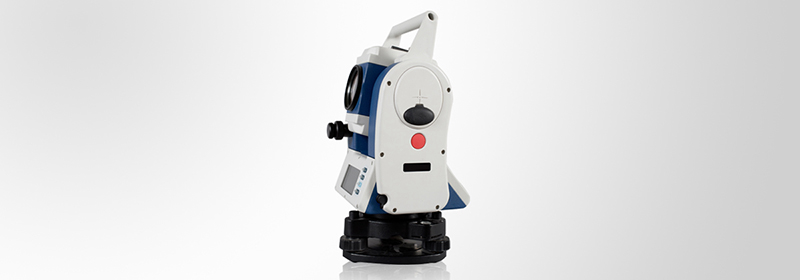

中海达-海星达ATS-320M小型化全站仪

免费联系电话

13770523955

在线咨询产品免费获取报价

中海达-海星达ATS-320M全站仪

小型化设计

采用STM32主板架构

免棱镜350M

光电一体式单轴补偿器

快捷测量按键一键触发

智能联机检测

标配RS232、U盘、MiniUSB通讯接口进行数据的上传下载

大容量高能锂电池，长工作时间

激光上对中无需拆卸提拔设计

IP66的防尘防水等级

行业应用：

矿物普查、勘探和采掘

修建铁路、公路、桥梁

农田水利、城市规划与建设

战场准备、港湾、要塞、机场、基地以及军事工程建设

造船及航空工业等方面进行精密定位与安装

建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等

三角控制测量、地形测量、地籍和房产测量

产品说明

中海达-海星达ATS-320M小型化免棱镜全站仪采用小型化机身，使用全新的长测程测距结构、光电一体式双轴补偿系统，以及集高精度的光学系统、高稳定性的机械结构和高集成的电路设计于一身的精密测距系统，大幅度提高了测距速度与距离，并突破性的采用了STM32架构设计和高等级防尘防水结构，在保证仪器精度和稳定性的同时，提升仪器的整体性能和处理速度。

技术参数

型号	ATS-320M	ATS-320M6	ATS-320M8
角度测量(Hz、V)
测角原理	绝对编码
读数	1″/5″/10″(可选)
测角标准	2″
望远镜
放大倍数	30X
视场角	1°30′
视距	1.2m
成像	正像
补偿器
系统	光电一体式单轴补偿器	光电一体式双轴补偿器
补偿范围	±3′
设置精度	1″
距离测量(IR)
测程单棱镜大气一般/好	4000m/5000m
使用反射片	1000m
测距精度	2mm+2ppm
测量时间(精测/跟踪)	0.8秒/0.3秒
无棱镜测距(RL)
测程(使用反射率为90%的柯达白卡)	350m	600m	800m
测距精度	3mm+2ppm
测量时间	1.5秒
通讯
内存数据容量	20000数据点(标配8G U盘)
通讯端口	标配RS232串口、Mini-USB口、U盘口和蓝牙（选配）
数据格式	ASCII
操作
操作系统	实时操作系统
显示屏	*2.8英寸19296高亮LED显示屏，亮度3级可调**
键盘	双面数字蓝色背光水晶键盘
激光对点器
类型	激光对点,4级亮度调节(光学对点器可选配)
精度	1mm(仪器高1.5m)
环境条件
工作温度范围	-20℃—+50℃
存储温度范围	-25℃—+70℃
防尘防水（依据标准：IEC60529）	IP66
电源供应
电池类型	BT30高能锂电
电压/容量	7.4V 3400mAh
工作时间	16小时(新电池25℃时30秒测量一次) 24小时连续测角模式
测量次数	约12000次
机身
尺寸	300mmx150mmx150mm（长x宽x高）
重量	3.7kg（不带电池）
