型号

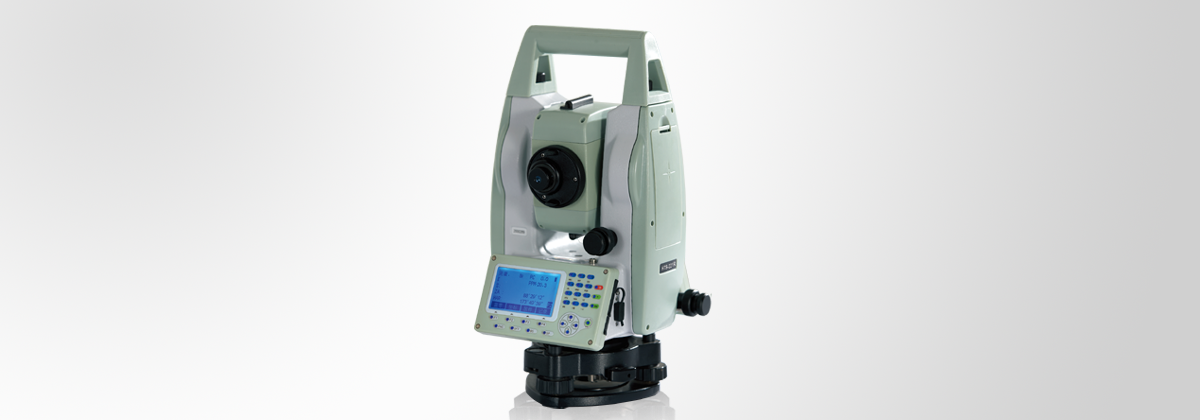

HTS-221R

HTS-221R4

角度测量(Hz、V)

测角原理

绝 对编码

读数

1″/5″/10″(可设置)

测角标准

2″

望远镜

放大倍数

30X

视场角

1°30′

视距

1.5m

成像

正像

补偿器

系统

一体式液态单轴补偿器（光电一体式双轴补偿器可选配）

补偿范围

±3′

设置精度

1″

距离测量(IR)

测程 单棱镜 大气一般/好

2000m/2500m

使用反射片

800m

测距精度(精测/粗测/跟踪)

2mm+2ppm

测量时间(重复/跟踪)

1秒/0.5秒

无棱镜测距(RL)

测程(使用反射率为90%的柯达白卡)

350m

400m

测距精度

3mm+2ppm

测量时间

1.5秒

通讯

内存数据容量

20000数据点(SD卡、U盘根据实际容量)

通讯端口

标配RS232串口、SD卡口、Mini-USB口和USB口，可选配蓝牙

标配RS232串口、SD卡口、Micro-USB口和8G OTG U盘，可选配蓝牙

数据格式

ASCII

操作

操作系统

实时操作系统

显示屏

280X160像素高亮LED显示屏,亮度3级可调

键盘

双面数字蓝色背光水晶键盘

激光对点器

类型

激光对点,4级亮度调节(光学对点器可选配)

精度

1mm(仪器高1.5m)

环境条件

气象参数修正

手工输入(温度气压自动感应可选配)

工作温度范围

-20℃—+50℃

存储温度范围

-40℃—+70℃

防尘防水

IP55

电源供应

电池类型

高能锂电

电压/容量

7.4V  3000mAh

工作时间 使用ZBA-400

16小时(新电池25℃时30秒测量一次) 24小时连续测角模式

测量次数

约12000次
