桥涵施工测量

一、高程控制测量

在桥梁施工中，两岸应建立统一且可靠的标高系统。一般来说，桥梁两岸应设置一至两个水准点。当桥梁长度超过200米时，两岸应至少埋设两个水准点。此外，在桥梁施工阶段，应在桥台下埋设若干临时施工水准点，供施工时放样观测。施工水准点采用四级标准测量（实际施工中根据设计文件确定标准测量等级）。水准点应定期检测。

当水准路线跨越河流（或湖塘、沼泽、宽沟、洼地、山谷等），视线长度超过规定水准测量长度时，应采用跨河水准测量方法，并按要求进行。当视线长度小于200m时，可采用一般水准测量观测方法，但测量站应改变一次仪器高度，观察两次，两次高差不得超过规范要求，取两次结果的中间数。如果视线长度超过200m，应根据跨河宽度和仪器设备选择相应等级的光电测距三角高程测量方法或跨河水准测量方法。

二、桥梁墩台中心放样

1、直接丈量法

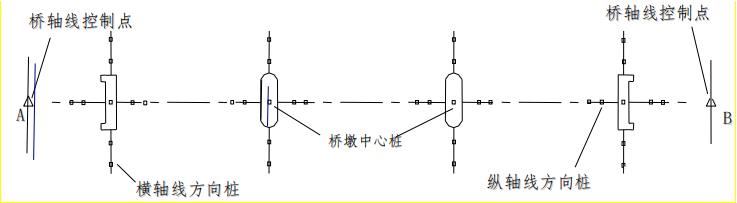

首先，通过桥梁轴线控制桩、两个桥台和桥墩中心的里程桩计算距离，然后用钢尺或轴线控制点安装光电测距仪（或全站仪），沿桥梁中线方向释放各段距离，确定桥墩中心位置。并在桥墩中心安装经纬仪，以桥梁轴为基准释放桥墩平台的水平轴，以指导基础施工。

对于跨度较小的小型桥梁，一般采用临时筑坝截断河流或选择枯水季节，然后采用直接测量法，即由道路中线决定桥梁轴线。

2、角度交会法

在大中桥建设中，桥墩平台的中心位置应根据已建立的桥梁三角控制网，在三个三角点（一个是轴控制点）安装全站仪，从三个方向（其中一个是桥轴方向）的角度交叉，确定桥墩平台的中心。

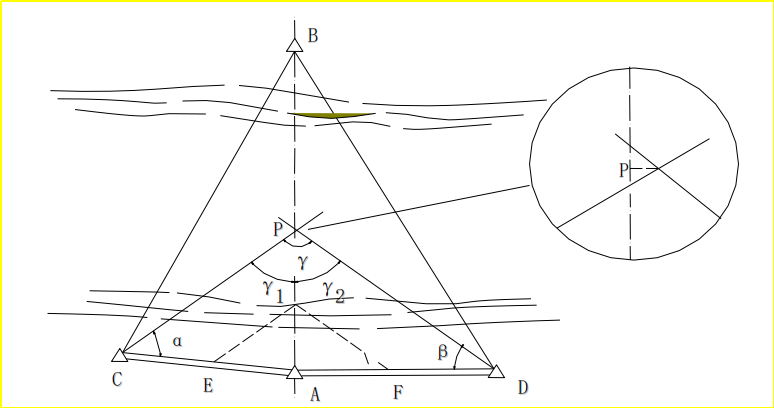

如上图所示，在C、A、D三点各安装一台经纬仪。A点全站仪，瞄准B点定桥轴线方向。置于 C、D 点的仪器则分别以 A 点为起始方向点，按正倒镜分中法拨出交会角α和β，从而确定两条方向线，它们与桥梁轴线方向的交点是桥墩P的位置。

由于误差的影响，三条方向线一般不交一点，而是形成误差三角形。如果桥轴上误差三角形的边长在允许范围内（墩底放样为2.5cm，墩顶放样为1.5cm），则取C、D两个方向线的交点在桥轴上的投影P作为桥墩的中心位置。

在桥墩施工中，随着桥墩的逐渐建高，中心的放样工作需要重复，要求快速准确。为此，在第一次获得正确的码头中心位置后，将方向线延伸到另一边，并设置固定的瞄准标志。每次方向放样时，只需直接瞄准对方标志，即可快速准确地恢复码头中心位置。
