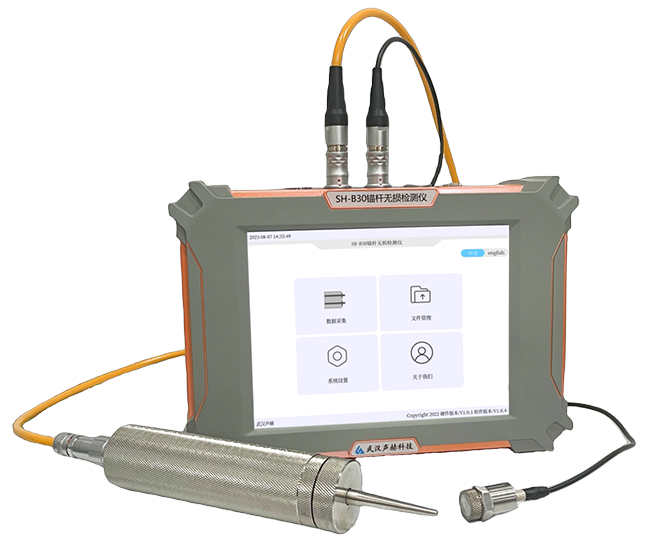

SH-B30锚杆无损检测仪
应用领域
锚杆、锚索长度、密实度、缺陷检测
支持标准
《水电水利工程锚杆无损检测规程》一DL/T5424-2009
《锚杆锚固质量无损检测技术规程》一JGJ/T182-2009
技术特点
检测长度可达50米；
便携式手持设计、轻便、小巧；
收发同步、余震短、能量可调；
采用程控一体式超磁震源，实现快速检测；
采用FPGA主控单元、低功耗、高速率；
嵌入式Linux操作系统、高稳定性、超强兼容性；
工业彩色宽温液晶屏、全触摸屏操作、USB2.0接口；
自动计算长度、判定密实度与锚固等级。
支持手锤模式。
性能指标
操作模式 | 触摸屏 | 数据转存 | USB2.0 |
显示模式 | 8.4寸、1024×768液晶屏 | 时窗个数 | 2 |
分辨力 | 1us | 精度 | 优于±4℅ |
量程 | 0.75～50m | 存储容量 | 4GB |
触发方式 | 信号触发、同步触发 | 激发能量 | 1～8级 |
采样间隔 | 2～65535us | 采样长度 | 最大8K |
供电方式 | 内置锂电池 | 工作时间 | ≥8小时 |
长度计算 | 自动 | 密实度判定 | 自动 |
| 速度校准 | 可校准 | 锚固等级判定 | 自动 |
主机重量 | 1.5Kg | 主机尺寸 | 248×185×63mm |
软件特点
软件界面友好、清晰，操作便捷直观；
锚杆端部定好后，自动识别端底部位置，支持定缺陷范围；
支持严格按照规范判断依据判定锚固密实度等级类别；
软件功能强大，具有频谱、相位、瞬时能量、数字滤波分析等功能；

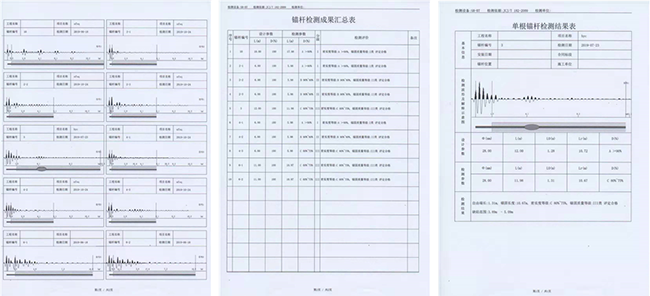

软件支持输出单根锚杆检测报告结果、批量锚杆检测报告结果和同一工地检测结果汇总表格，出报告快捷方便。

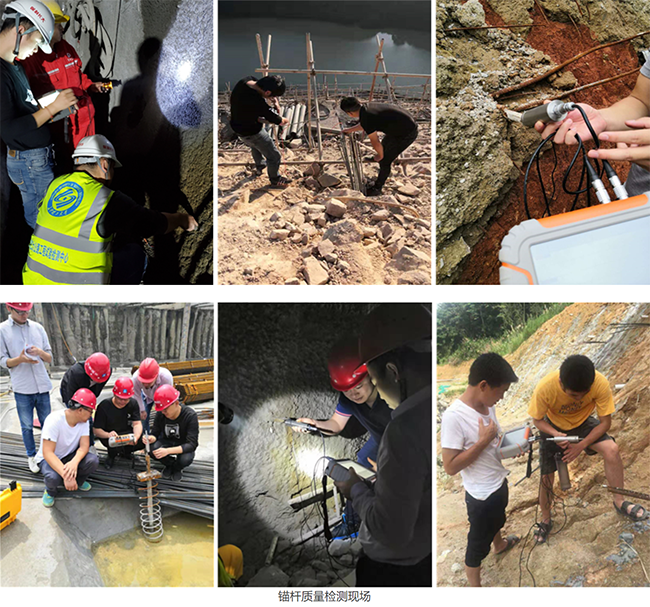

工程案例
