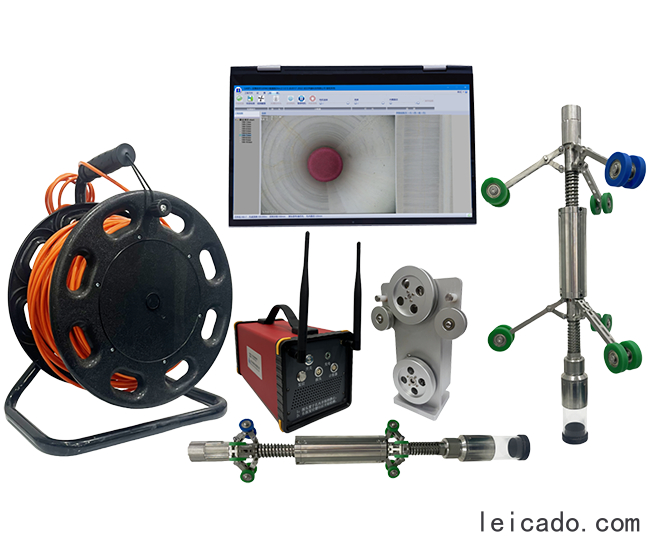

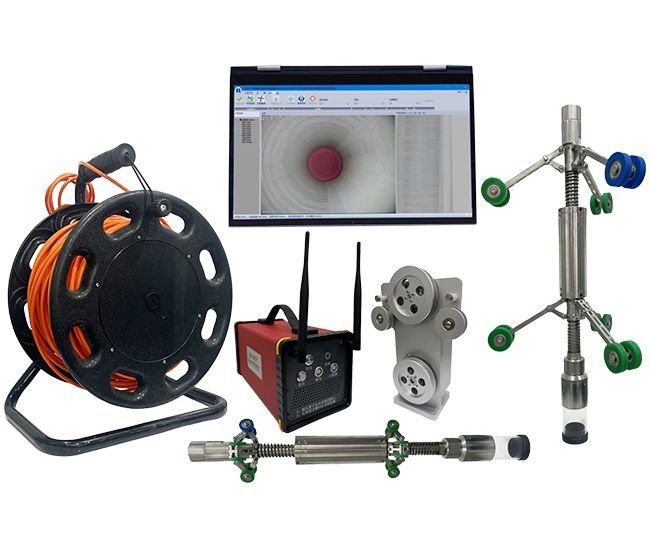

SH-G50P钻孔轨迹成像仪

SH-G50P钻孔轨迹成像仪

应用领域

检测桩基抽芯孔、钻孔、管桩等垂直度、终孔位置及路径三维图

实时录制钻孔内部成像高清视频

支持标准

中国工程建设协会标准：

《基桩孔内摄像检测技术规程》（CECS 253――――2009）；

《电力工程基桩检测技术规程》（DL/T 5493――――2014）；

《建筑基桩检测技术规范》（JGJ 106――――2014）；

《广东省建筑地基基础检测规范》（DBJ15 60――――2019）；

《浙江省基桩完整性检测技术规程》（DB33/T 1127――――2016）；

《湖北省预应力混凝土管桩基础技术规程》（DB42/489――――2008）；

陕西省工程建设标准：

    《预应力混凝土管桩基础技术规程》（DBJ61T 101――――2015）。

技术特点

适用于各类常规尺寸抽芯孔、管桩三维检测；

  笔记本全WiFi无线连接绞车远程操作、USB3.0接口；

  FPGA主控单元、低功耗、高速率；

  进口500万像素高清晰360度鱼眼摄像头；

  检测过程中电动计数轮自动进行匀速放线；

  现场成图、绘制路径三维图、自动计算终孔位置、垂直度；

  同时检测钻孔垂直度指标及实时录制钻孔内部成像高清视频；

  分析软件自带将360度摄像视频展开二维平面图像功能。

性能指标

软件特点

软件界面友好、清晰、操作便捷可观；

主界面位移、垂直度曲线视图、三维效果视图、实时姿态方位角视图、欧拉角视图联动显示；

位移、垂直度曲线视图栏可点选读取不同深度的累计位移值和X、Y、Z三个方向上的方位角；

最大位移、最大垂直度偏差软件自动计算，同时软件具有根据最小二乘法自动修正最大垂直度偏差功能；

三维效果视图可仰视、可俯视及360度旋转查看，检测结果清晰、直观；

欧拉角视图可读取不同深度点处对应的位移偏差值和欧拉角偏差值；

检测结果以四种不同视角多方位呈现，分别有水平视图上东西方位、南北方位显示，俯视视图及45度斜视图显示，同时显示最大位移、垂直度指标。

工程实例

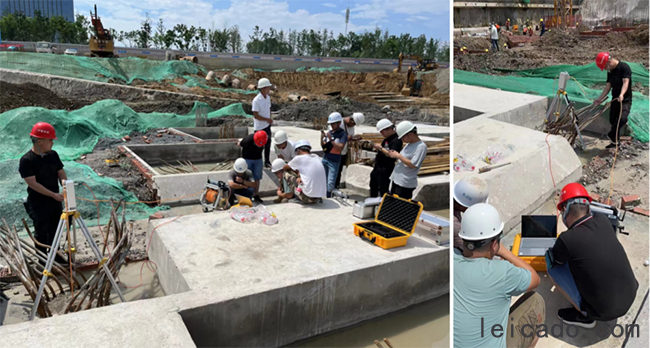

抽芯孔检测现场

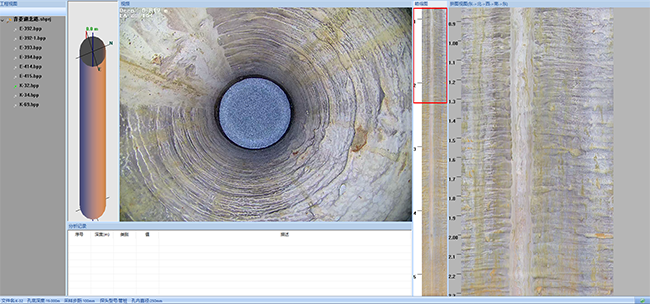

现场成图，一目了然

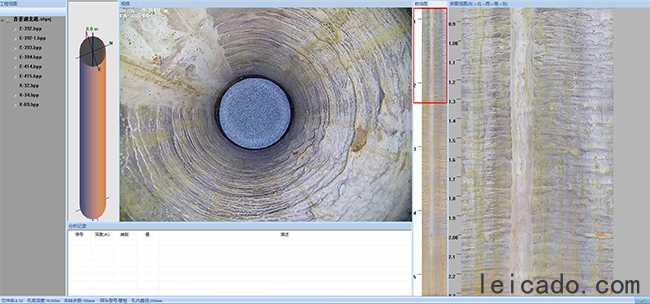

管桩二维展开图
