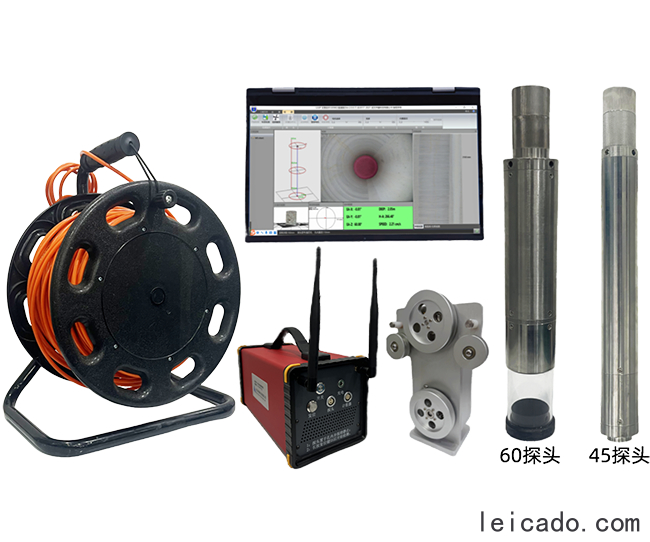

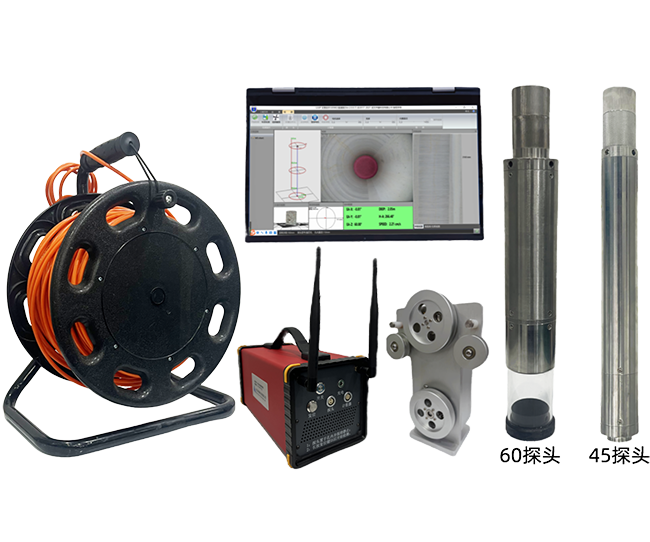

SH-G40P钻孔成像仪

SH-G40P钻孔成像仪

应用领域

  桩基钻孔取芯验证，观察混凝土内空洞、裂隙、离析等缺陷的位置及程度；

  观测预应力管桩桩内的各种异常和缺陷，查看接头情况,定量分析桩身质量：破碎面积，断裂及裂缝位置、长度、宽度及走向等；

  观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等编录地质体柱状图；

  观察地下管道内容物，定量分析管道质量：破碎面积，断裂及裂缝位置、长度、宽度及走向等；

  可实时录制成像高清视频，软件支持二维平面展开图。

支持标准

   中国工程建设协会标准：

     《基桩孔内摄像检测技术规程》（CECS 253――――2009）；

《电力工程基桩检测技术规程》（DL/T 5493――――2014）；

《建筑基桩检测技术规范》（JGJ 106――――2014）；

《广东省建筑地基基础检测规范》（DBJ15 60――――2019）；

《浙江省基桩完整性检测技术规程》（DB33/T 1127――――2016）；

《湖北省预应力混凝土管桩基础技术规程》（DB42/489――――2008）；

   陕西省工程建设标准：

    《预应力混凝土管桩基础技术规程》（DBJ61T 101――――2015）。

技术特点

  适用于各类常规尺寸抽芯孔、管桩钻孔成像检测；

  笔记本全WiFi无线连接绞车远程操作；

  采用FPGA主控单元、低功耗、高速率；

  探头内置亮度可调LED光源；

  探头自带进口500万像素高清晰360度鱼眼摄像头；

  检测过程中电动计数轮可匀速自动放线；

  探头内置九轴陀螺仪，四元素、欧拉角空间姿态定位；

  采集软件自带将360度摄像视频展开二维平面图查看内壁完整性的功能；

性能指标

  支持数据自动连续采集；

  支持USB快捷转存数据；

  深度分辨力1cm，深度误差小于0.5%；

  陀螺仪精度优于0.01度；

  航向角精度优于1度；

  标配电缆长度100米，可定制；

  配置充电电源，工程时间长达6小时；

  探头自带进口500万像素高清摄像头；

  摄像头具有360度鱼眼全范围视角。

软件特点

  软件界面友好、清晰、操作便捷可观；

  主界面位移、垂直度曲线视图、三维效果视图、实时姿态方位角视图、欧拉角视图联动显示；

  位移、垂直度曲线视图栏可点选读取不同深度的累计位移值和X、Y、Z三个方向上的方位角；

  最大位移、最大垂直度偏差软件自动计算，同时软件具有根据最小二乘法自动修正最大垂直度偏差功能；

  三维效果视图可仰视、可俯视及360度旋转查看，检测结果清晰、直观；

  欧拉角视图可读取不同深度点处对应的位移偏差值和欧拉角偏差值；

  检测结果以四种不同视角多方位呈现，分别有水平视图上东西方位、南北方位显示，俯视视图及45度斜视图显示，同时显示最大位移、垂直度指标。
