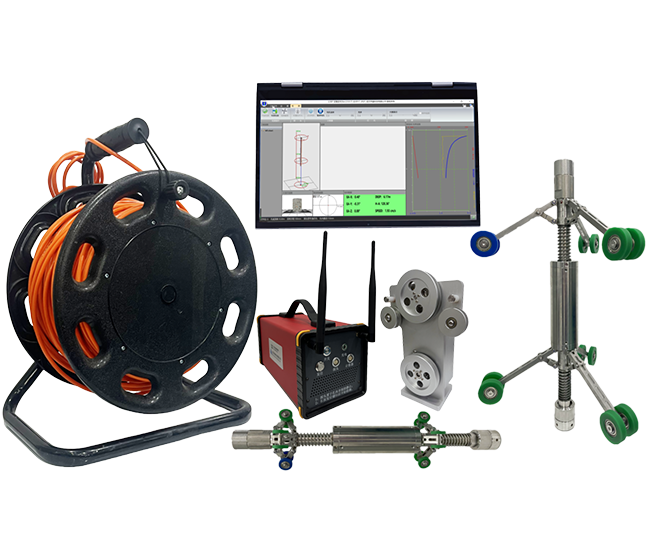

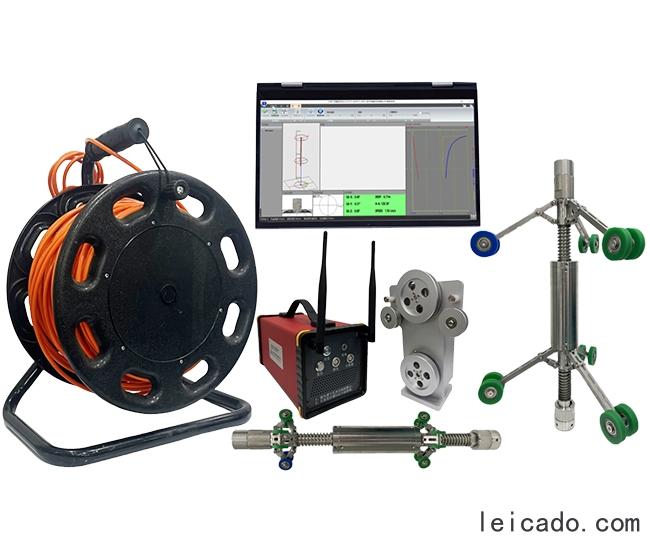

SH-G30P钻孔轨迹检测仪
应用领域
检测桩基抽芯孔、钻孔、管桩等垂直度、终孔位置及路径三维图
技术特点
适用于各类常规尺寸抽芯孔、管桩三维姿态检测；
笔记本全WiFi无线连接绞车远程操作、USB3.0接口；
FPGA主控单元、低功耗、高速率；
检测过程中电动计数轮自动进行匀速放线；
现场成图、绘制路径三维图、自动计算终孔位置、垂直度。
性能指标
| 显示模式 | 笔记本电脑 | 采集模式 | 连续采集、自动存储 |
| 操作模式 | 高清晰触摸屏 | 数据转存 | USB |
| 深度分辨力 | 1cm，深度误差<0.5% | 陀螺仪精度 | 优于0.01度 |
| 航向角精度 | 优于1度 | 电缆长度 | 100m(标配) |
| 供电方式 | 内置锂电池 | 工作时间 | ≥8小时 |
软件特点
软件界面友好、清晰、操作便捷可观；
主界面位移、垂直度曲线视图、三维效果视图、实时姿态方位角视图、欧拉角视图联动显示；
位移、垂直度曲线视图栏可点选读取不同深度的累计位移值和X、Y、Z三个方向上的方位角；
最大位移、最大垂直度偏差软件自动计算，同时软件具有根据最小二乘法自动修正最大垂直度偏差功能；
三维效果视图可仰视、可俯视及360度旋转查看，检测结果清晰、直观；
欧拉角视图可读取不同深度点处对应的位移偏差值和欧拉角偏差值；
检测结果以四种不同视角多方位呈现，分别有水平视图上东西方位、南北方位显示，俯视视图及45度斜视图显示，同时显示最大位移、垂直度指标。
工程实例

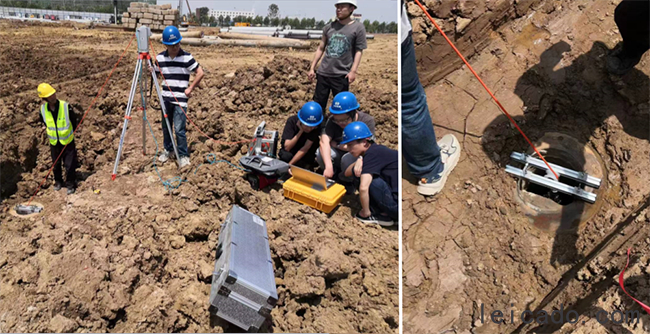

管桩检测现场
现场成图、垂直度、位移、方位、三维轨迹信息一目了然

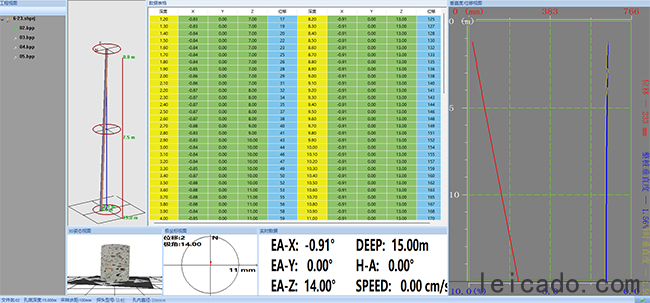

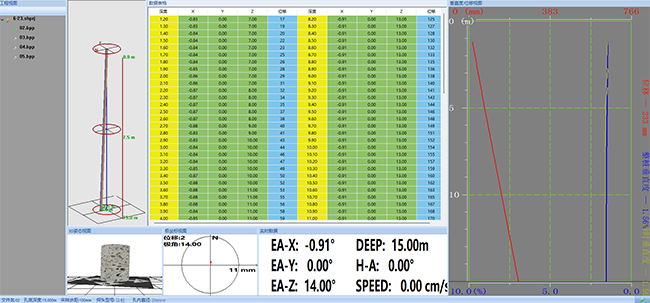

管桩垂直度检测三维成图

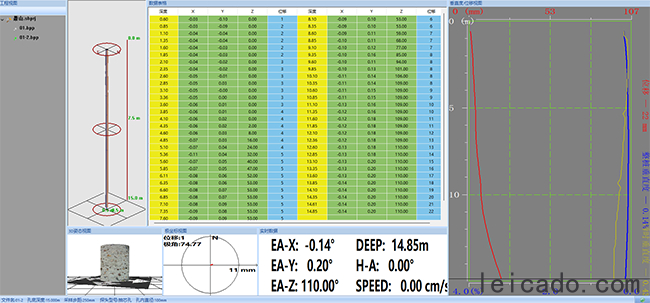

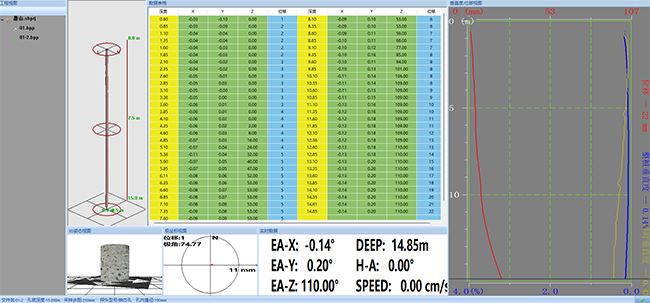

抽芯孔垂直度检测三维成图
