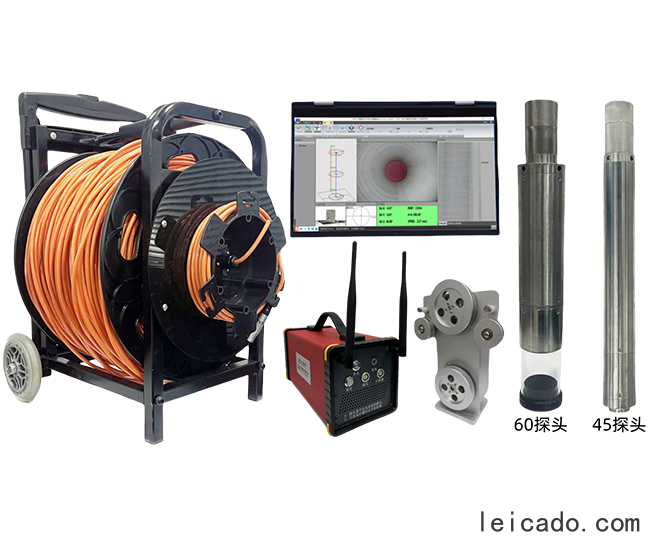

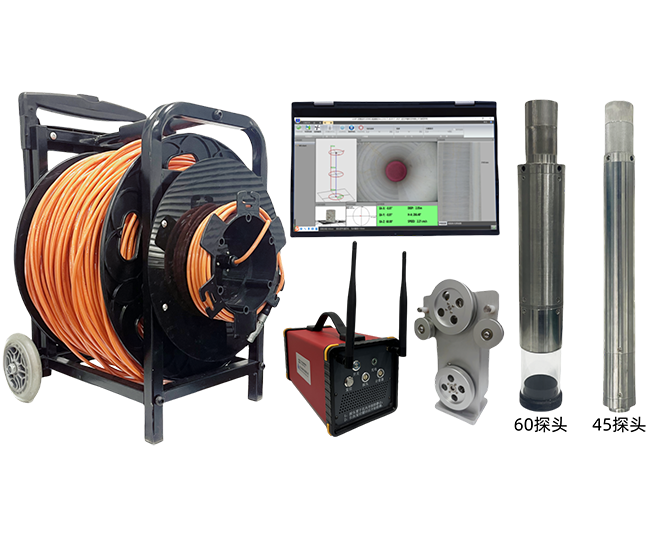

SH-G40S高清地质钻孔成像仪

SH-G40S高清地质钻孔成像仪

应用领域

适用于工程地质、水文地质、地质找矿、岩土工程、矿山等领域各类地质钻孔，可实时录制成像高清视频，软件支持二维平面展开图

(1) 用于工程水文地质：观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图；

(2) 用于矿产地质：观测矿体矿脉厚度、倾向和倾角，钻孔自身的倾向和倾角；

(3) 用于煤矿等矿山：观测和定量分析煤层等矿体走向、厚度、倾向、倾角，城内夹矸及雨顶板岩层的离层裂缝程度等；

(4) 用于地下管道：观察管道内容物，定量分析管道裂隙及破碎、断裂位置、长度、宽度及走向等

支持标准

中国工程建设协会标准：

《基桩孔内摄像检测技术规程》（CECS 253――――2009）；

《电力工程基桩检测技术规程》（DL/T 5493――――2014）；

《建筑基桩检测技术规范》（JGJ 106――――2014）；

《广东省建筑地基基础检测规范》（DBJ15 60――――2019）；

《浙江省基桩完整性检测技术规程》（DB33/T 1127――――2016）；

《湖北省预应力混凝土管桩基础技术规程》（DB42/489――――2008）；

   陕西省工程建设标准：

《预应力混凝土管桩基础技术规程》（DBJ61T 101――――2015）。

技术特点

  集高清钻孔拼图、录像、钻孔轨迹测量于一体；

  整机体积小巧、重量轻、便携性好；

  笔记本全WiFi无线连接绞车远程操作；

  采用FPGA主控单元、低功耗、高速率；

  探头内置亮度可调LED光源；

  进口500万像素高清晰360度鱼眼摄像头；

  探头采用不锈钢外壳、钢化玻璃探头罩，承压能力不小于3Mpa；

  检测过程中电动计数轮自动进行匀速放线；

  探头内置九轴陀螺仪，四元素、欧拉角空间姿态定位；

  分析软件出报告可显示、输出平面展开图且支持自定义输出某段深度范围平面展开图；

  平面展开图上可直接进行岩芯描述，裂缝的倾斜、夹角和宽度可自己计算，宽度精度可达0.1mm，方位角可达0.1度。

性能指标

软件特点

  软件界面友好、清晰、操作便捷可观；

主界面位移、垂直度曲线视图、三维效果视图、实时姿态方位角视图、欧拉角视图联动显示；

位移、垂直度曲线视图栏可点选读取不同深度的累计位移值和X、Y、Z三个方向上的方位角；

最大位移、最大垂直度偏差软件自动计算，同时软件具有根据最小二乘法自动修正最大垂直度偏差功能；

三维效果视图可仰视、可俯视及360度旋转查看，检测结果清晰、直观；

欧拉角视图可读取不同深度点处对应的位移偏差值和欧拉角偏差值；

检测结果以四种不同视角多方位呈现，分别有水平视图上东西方位、南北方位显示，俯视视图及45度斜视图显示，同时显示最大位移、垂直度指标。

工程实例

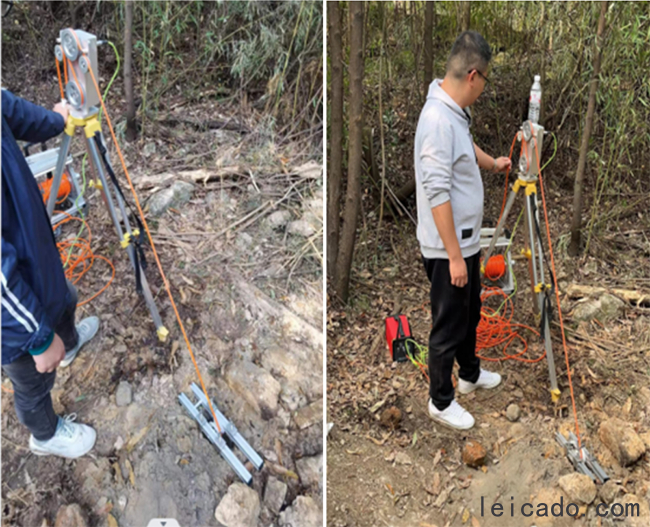

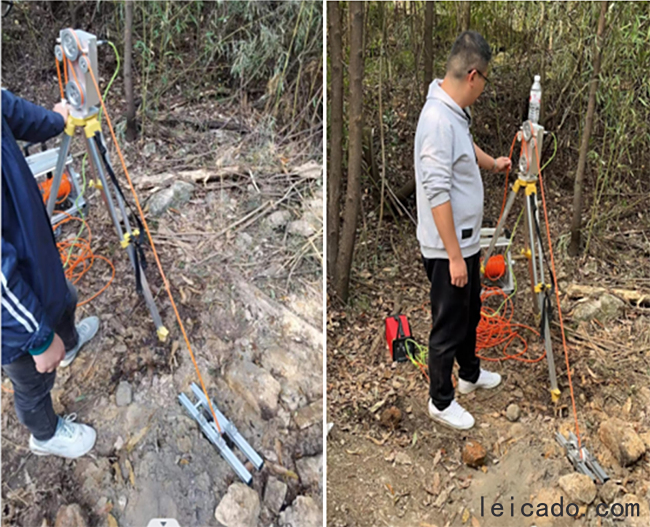

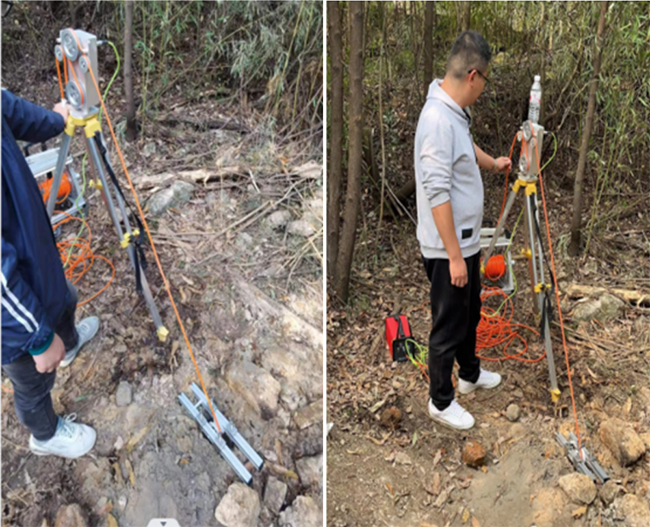

地质钻孔现场检测

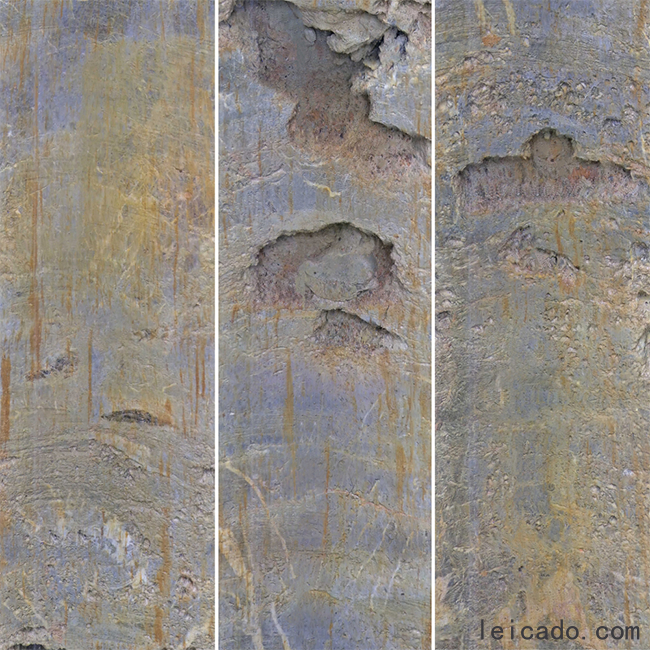

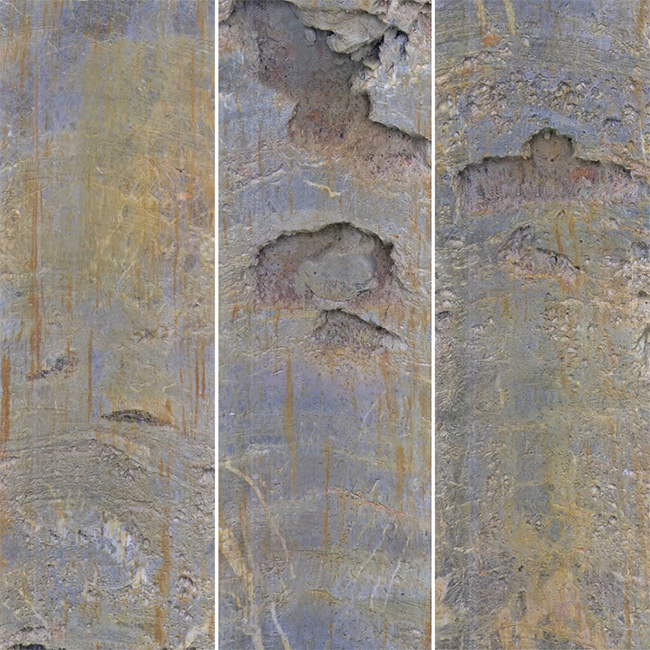

钻孔内壁高清二维成像展开图
