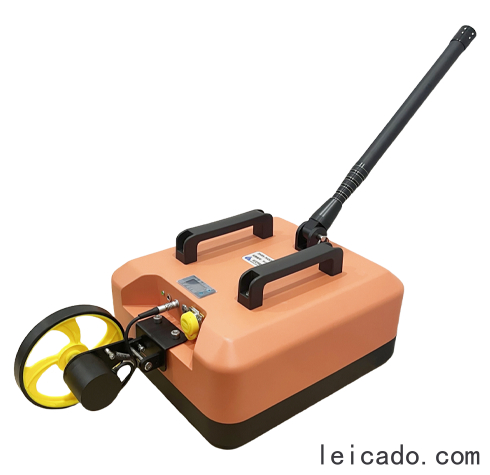

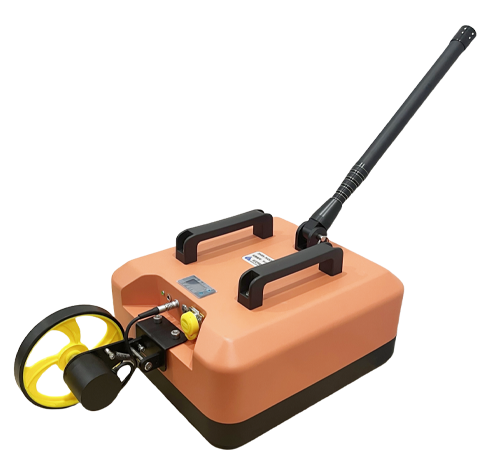

SHRS-R400探地雷达
应用领域
工程地质勘探
道路桥梁病害检测
市政管线检测
隧道工程质量检测
技术特点
手持式/推车式
工业平板移动终端
标准RJ45传输接口
现场实时成图
软件系统通用兼容
性能指标
主机 | 笔记本电脑 | 增益调节 | 分段增益、自动增益 |
数据接口 | RJ45 | 采集方式 | 连续触发、轮距触发 |
AD转换 | 16位 | 实时处理 | 道间均衡、背景消除、滤波等 |
耦合方式 | 地面耦合 | 实时成图 | AScan、BScan |
采样道数 | 最大512道/s | 行程精度 | ≤3mm |
采样频率 | 5-20GHz可选 | 供电 | 内置可充电锂电池 |
采样长度 | 512、1024可选 | 连续工作时间 | ≥10小时 |
道间均衡 | 1-10道 | 后处理 | 数据展示、目标标记、报表输出 |
符合规范
《水电水利工程物探规程》（DL/T 5010——2005）；
《水利水电工程物探规程》（SL326——2005）；
《电力工程物探技术规程》（DL/T 5159——2012）；
《水下工程物探规程》（DB34/T 2209——2014）；
《公路断面探伤及结构层厚度地质雷达》（JT/T 940——2014）；
《城市工程地球物理探测标准》（CJJ/T 7——2017）；
《城市地下管线探测技术规程》（CJJ 61——2017）；
《雷达法检测建设工程质量技术规程》（DGJ 32-TJ79——2009）；
《铁路隧道超前地质预报技术规程》（Q∕CR 9217——2015）；
《城市地下病害体综合探测与风险评估技术标准》（JGJT437——2018）；
《公路工程物探规程》（JTGT 3222——2020）；

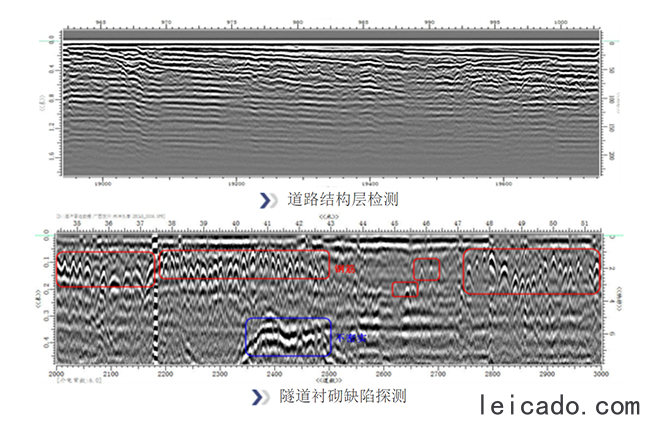

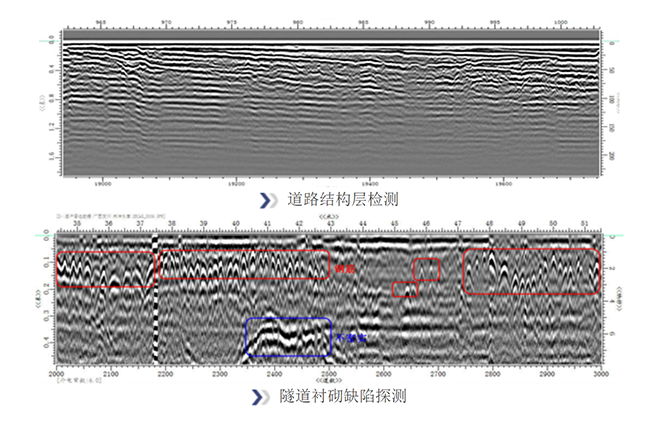

工程案例
配置清单
| 配置清单 | ||||
| 序号 | 名称 | 型号 | 数量 | 备注 |
| 1 | 探地雷达（含雷达发生和接收集成一体化天线） | SHRS-R | 1套 | 内置充电电池、测距轮、防滑底板 |
| 2 | 平板电脑 | 1台 | ||
| 3 | 采集软件 | 1套 | ||
| 4 | 数据处理软件 | 1套 | ||
| 5 | 千兆网线 | 1根 | ||
| 6 | 拉杆 | 1根 | ||
| 7 | 说明书 | 1本 | ||
| 8 | 合格证 | 1张 | ||
| 9 | 机箱 | 1本 | ||
| 选配 | 专业推车 | 1辆 | ||
部分应用推荐
| 天线类型 | 天线主频 | 可达深度 | 应用推荐 |
| 单频天线 | 1.6GHZ | 0-0.8m | 混凝土、钢筋、桥梁不密实等缺陷检测 |
| 900MHZ | 0-1.5m | 隧道衬砌质量检测、公路路面检测、钢筋扫描、桥梁缺陷检测 | |
| 400MHZ | 0-5m | 工程、隧道衬砌质量检测、挡墙缺陷质量检测 | |
| 200MHZ | 0-10m | 浅层地质病害探测、管线探测、渗漏检测 | |
| 100MHZ | 0-30m | 浅层工程勘察、超前地质预报、地质病害（岩溶、空洞、破碎带）探测 |
